2.1. Stabantenne

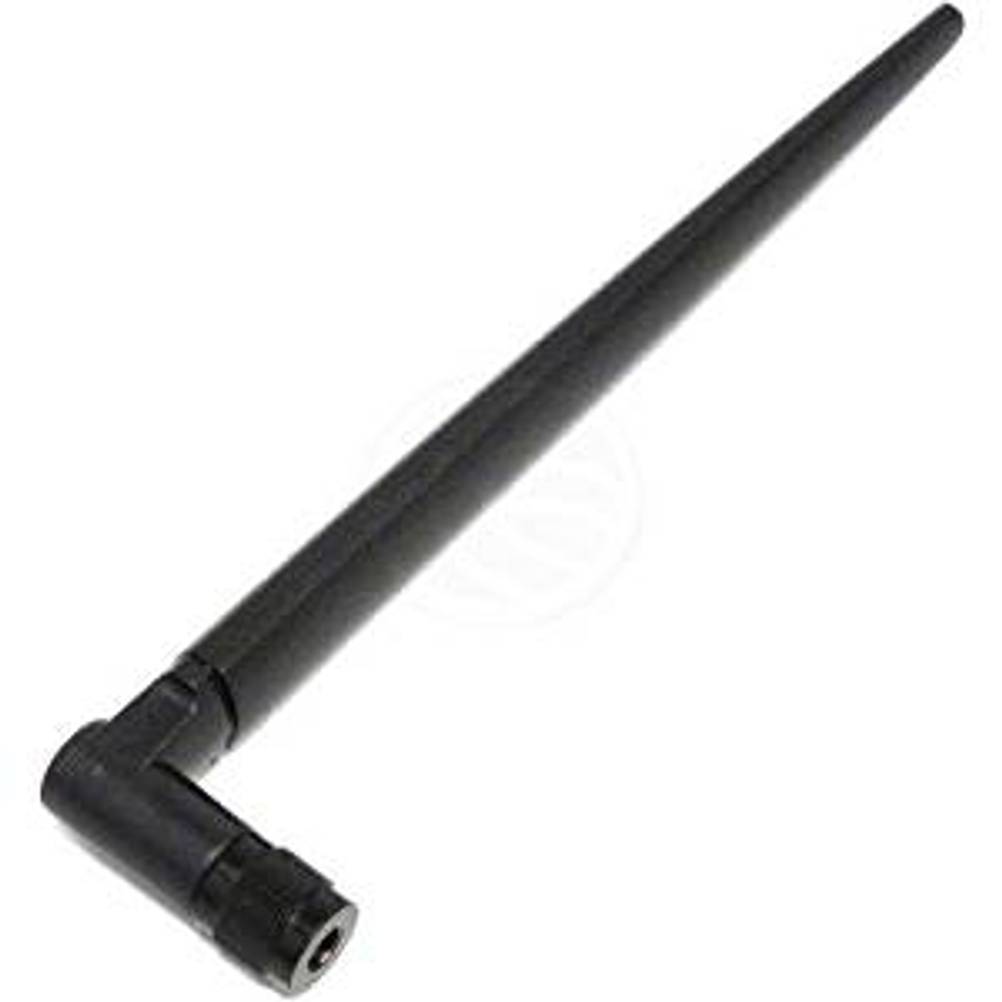

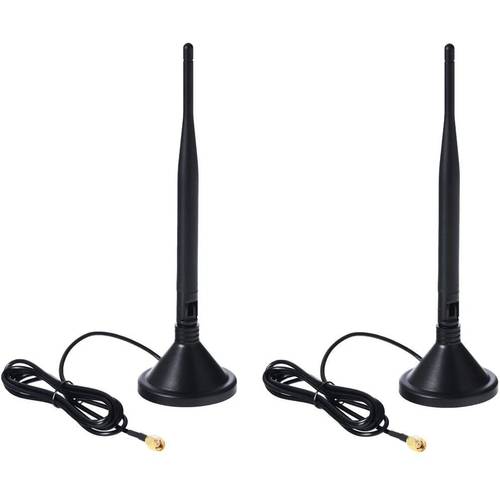

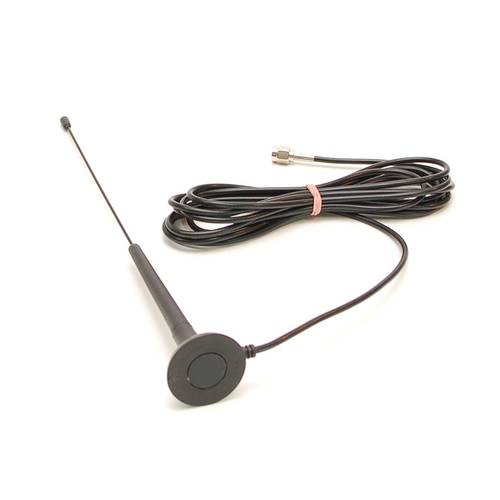

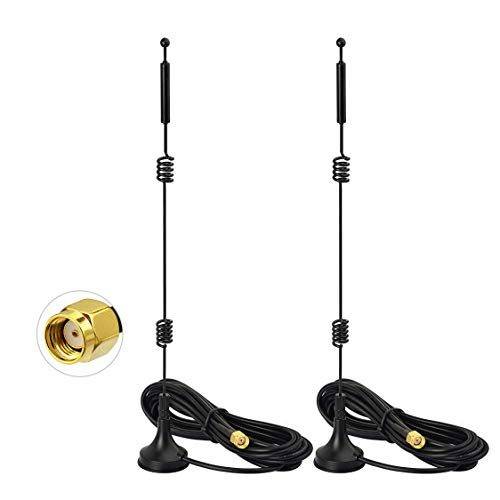

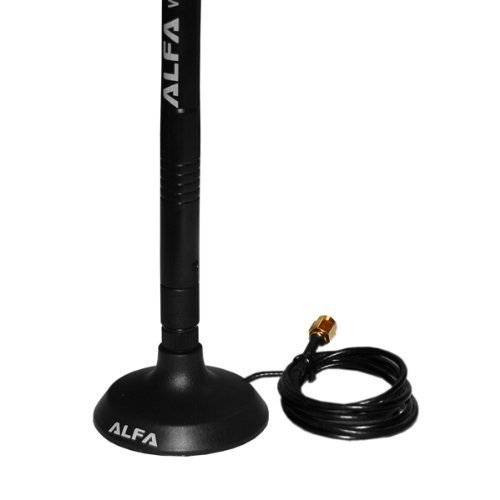

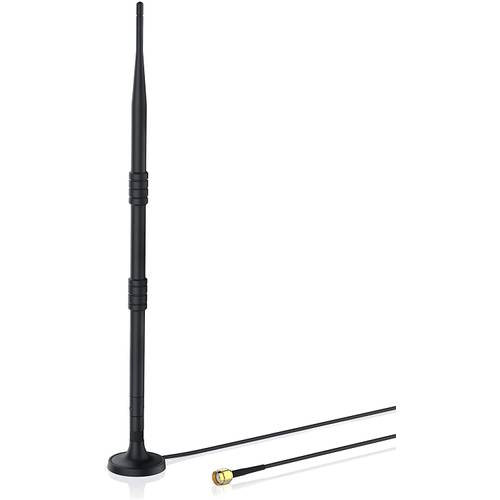

Eine Stabantenne (auch: WLAN-Rundstrahlantenne) ist vom Aufbau her genau das, was ihr Name vermuten lässt: Ein langer Zylinder, der aufrecht platziert wird. Meist liegt die Basis für die Konstruktion in einem Standfuß, damit ein stabiler Stand gewährleistet ist. Mitunter findet sich ein Magnet im Standfuß, sodass die Stabantenne auf ferromagnetischen Untergründen (Cobalt, Eisen, Nickel) haften kann. Manche Stabantennen werden auch direkt mit dem WLAN-Router verbunden und verfügen nicht über einen Standfuß.

Stabantennen werden auch als omnidirektionale Antennen bezeichnet, da sie ihre Signale in alle Richtungen aussenden. Dabei wird das WiFi-Signal kreisförmig um die Antenne ausgebreitet. Dabei kann die Ausbreitung als bauchige Scheibe visualisiert werden. Wichtig ist zu wissen, dass die Ausbreitung des Signals sich vor allem auf der horizontalen Achse vollzieht, die Aussendung auf der vertikalen Achse ist oft nur minimal vorhanden. Deshalb kommen Stabantennen am besten dort zum Einsatz, wo der WLAN-Empfang für Geräte auf ein und derselben Etage verbessert werden soll.

Stabantennen strahlen nahezu gleichmäßig in alle Richtungen um den Sender ab. Eine zentrale Position ist jedoch notwendig, um eine Verbesserung der Reichweite zu erreichen.

Beachten Sie: Wie jedes Funksignal wird auch das WLAN-Signal schwächer, wenn es Hindernisse überwinden muss. Wenn zwischen Sender und WLAN-Empfänger ein Hindernis, etwa eine Wand, steht, verschlechtert sich der Empfang.

2.2. Richtantenne

Bei WLAN-Richtfunk verfügt die Antenne über eine andere Abstrahlcharakteristik als Stabantennen. Entsprechend ihres Namens strahlen Richtantennen besonders in eine bestimmte Richtung aus. Dabei eignen sie sich besonders für die Überbrückung von größeren Distanzen ohne Hindernisse, etwa einen langen Flur.

Richtantennen haben einen schmalen Strahlungskanal, bei welchem vor allem die Signale in der Ausrichtung verstärkt werden. Als Visualisierung für die Strahlungsbündelung können Sie sich eine Taschenlampe vorstellen: Deren Lichtstrahl können Sie durch das Verstellen der Linse bündeln, sodass die Ränder scharf konstruiert sind. Eine Streuung außerhalb der Ränder ist somit nicht mehr vorhanden. Ähnlich funktioniert auch die Strahlenbündelung einer Richtantenne: Außerhalb der Ränder besteht dann kein Empfang.

Richtantennen werden zumeist in einer von zwei Bauweisen angeboten: Eine ist die Yagi-Antenne. Diese Bauweise ist nach ihrem Erfinder benannt (korrekt lautet die Bezeichnung Yagi-Uda-Antenne, nach ihren Erfindern Hidetsugu Yagi und Shintaro Uda). Diese Antennen bestehen aus einem so genannten Dipol, der als langes Metallstück ausgeführt ist. Dazu ist für diese Bauweise der Einsatz von Direktoren charakteristisch. Diese sind meist im 90°-Winkel zum Dipol angeordnet.

Yagi-Uda-Antennen haben verschiedene Designs: So werden bei LTE-Antennen in diesem Baustil Variationen der Abstände und Längen der Direktoren verwendet, um so einen höheren Antennengewinn zu erzielen.

Beachten Sie: Yagi-Uda-Antennen eignen sich nur als 2,4-GHz-Antenne. Für höhere Frequenzen werden sie bauartbedingt zu groß.

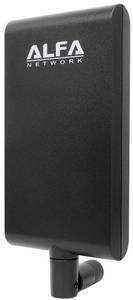

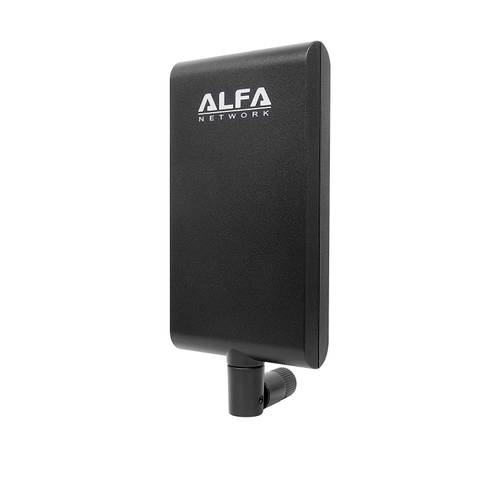

Eine weitere Bauart von Richtantennen ist die der MIMO-Flachantenne. Diese Bauweise wird häufig in einem flachen Cassis verborgen. Dabei handelt es sich um zwei Spulen, die vor einem Reflektor angebracht sind und somit ein gerichtetes Signal aussenden, das sich jedoch nicht so punktuell ausbreitet wie bei einer Yagi-Antenne. Mit einer solchen Flachantenne können Sie das WLAN-Signal in einem begrenzten Gebiet verbreiten. Die Reichweite ist bei weitem nicht so hoch wie bei Richtantennen, jedoch ist der Strahlenkorridor nicht so eng. Damit eignen sich Flachantennen bspw. dazu, ein WLAN von der Terrasse aus in den Garten zu senden.

Eine Anleitung, wie Sie selbst eine WLAN-Antenne bauen, finden Sie im folgenden Video:

3.1. Bauweise

Im WLAN-Antennen Vergleich sollte als erste Entscheidung die Frage im Raum stehen, für welchen Einsatzzweck Sie eine WLAN-Antenne anschließen wollen. Dabei gibt es im Groben drei Möglichkeiten:

• Stabantenne: für die allgemeine Verbesserung des Signals auf einer Ebene (wenn die Antenne des Routers schlechte Ergebnisse liefert)
• Flachantenne: für eine gerichtete Strahlung mit relativ großer Abdeckung (wenn der Access Point am Ende einer Wohnung steht)
• Richtantenne: für eine pointiert gerichtete Strahlung auf einen klar abgrenzbaren Ort ohne Sichtbeeinträchtigung (Gartenhütte in 500 Metern Entfernung)

In den meisten Fällen wird eine Stabantenne das Mittel der Wahl sein, wenn das Funksignal zu wünschen übrig lässt. Da der Router selbst meist keiner Positionsveränderung unterworfen werden kann, da eine physische Verbindung zur Hausanlage getroffen werden muss, kann die differente Positionierung einer WLAN-Antenne Verbesserungen in der Signalverteilung nach sich ziehen. Besonders günstig kann sich die Antenne auswirken, wenn sie zentral positioniert wird, sodass möglichst wenige Hindernisse den Funkweg zum Empfangsgerät stören.

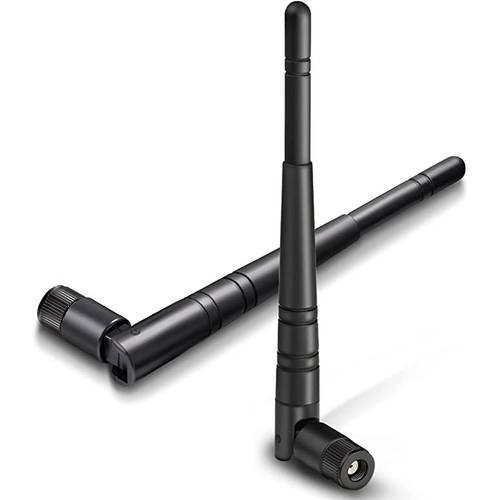

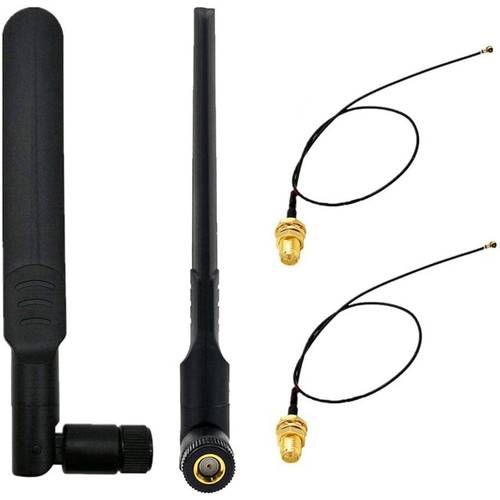

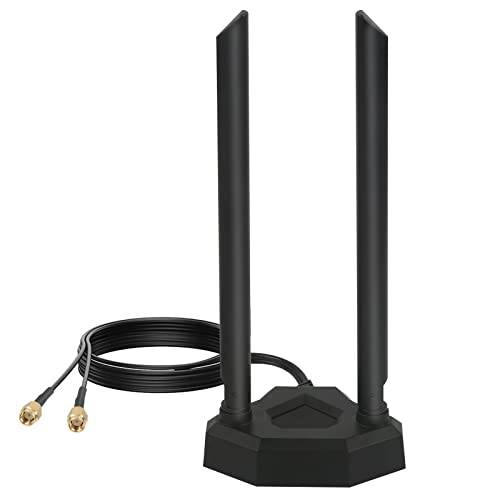

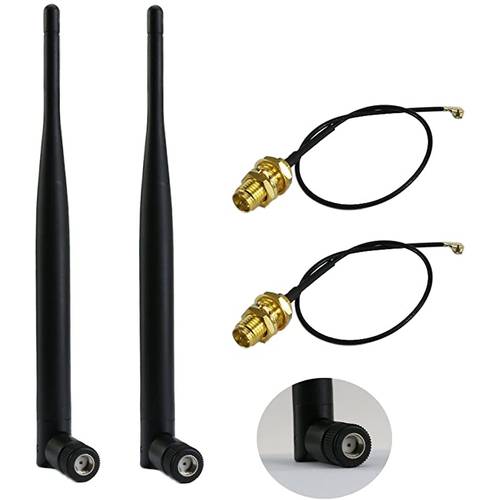

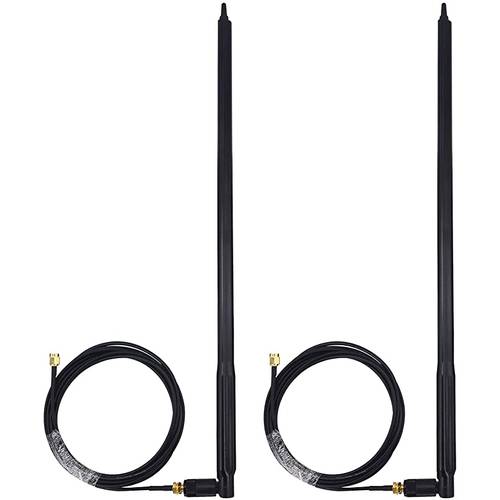

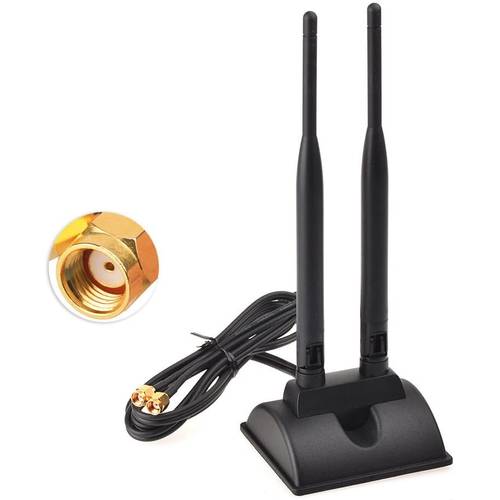

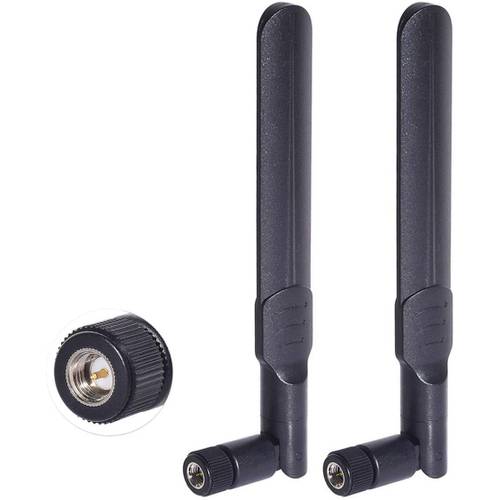

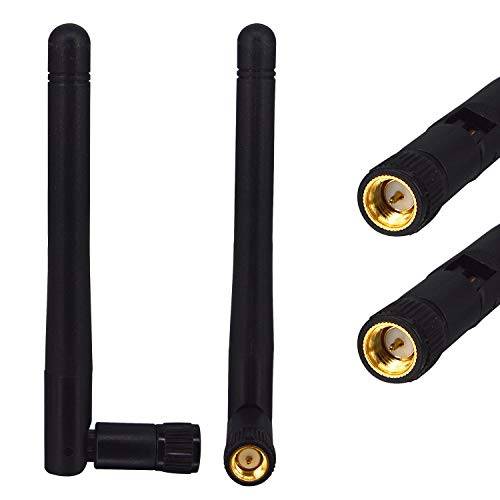

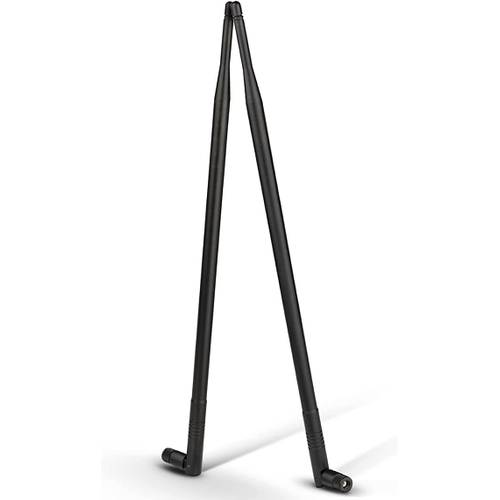

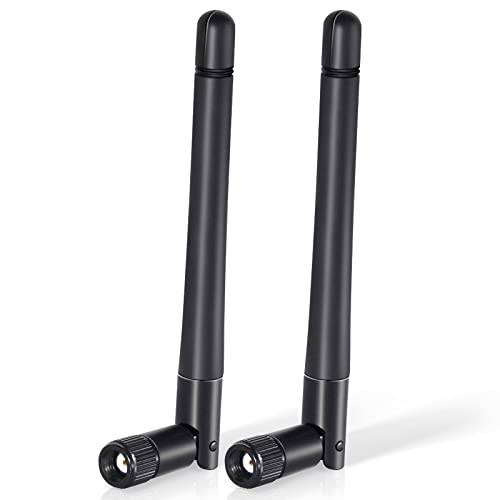

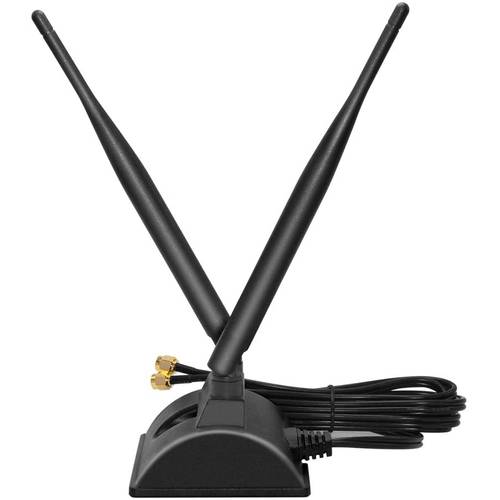

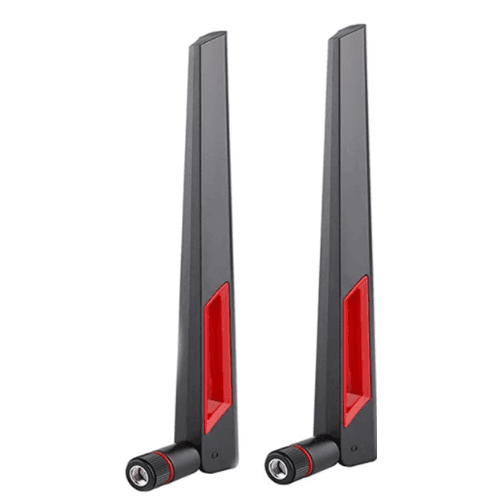

Dazu gibt es bei den Stabantennen zwei verschiedene Arten: Diejenigen Antennen, welche direkt an den Anschluss angebracht werden und diejenigen, welche mit einem Kabel und einem Standfuß versehen sind. Während die erste Variante vor allem dazu geeignet ist, die schlechte Leistung der Router-eigenen Antenne aufzuwerten oder eine fehlende solche zu ersetzen, verfügen die Modelle mit Standfuß über eine gesteigerte Flexibilität, sodass die Nutzer Experimente hinsichtlich der Position der Antenne durchführen können. Einige der direkt am Router anzubringenden Modelle verfügen dahingegen über eine Knickfunktion, sodass zumindest kleine Variationen vorgenommen werden können.

In unserem WLAN-Antennen-Vergleich kamen auch Modelle vor, die sich als Hybrid aus Stab- und Richtantenne darstellen: Diese werden, ebenso wie viele andere Antennen, direkt an den Router angeschlossen. Sie verfügen jedoch über ein Reflektionsschild, welches sich mithilfe einer Schwenkfunktion ausrichten lässt. So lässt sich die WLAN-Strahlung zumindest größtenteils in eine gewünschte Richtung lenken. Dies ist z.B. hilfreich, wenn der Bereich der gewünschten WLAN-Abdeckung komplett in eine Richtung von der Antenne liegt.

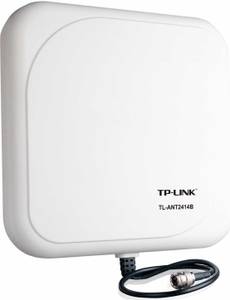

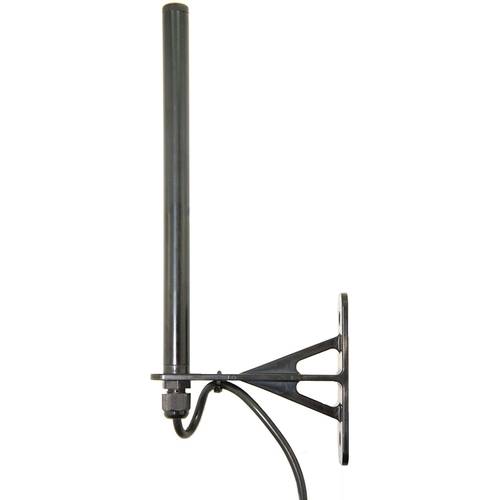

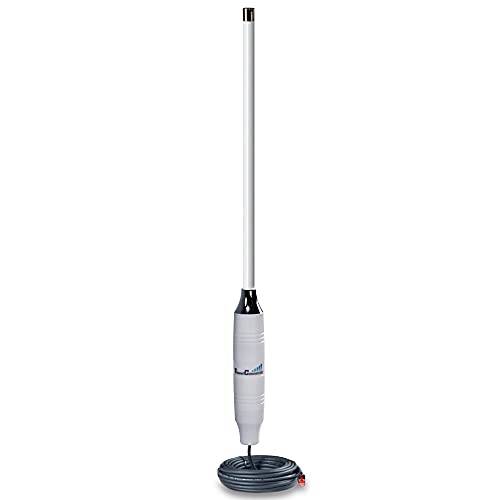

Für eine Abdeckung eines Außenbereiches, wenn z.B. der Garten mit WiFi-Empfang versorgt werden soll, haben die Hersteller spezielle WLAN-Outdoor-Antennen im Angebot. Diese Flachantennen können an eine Satelliten-Wandhalterung oder anderweitig befestigt werden.

Für spezielle Zwecke stehen WLAN-Richtantennen zur Verfügung, welche auch große Distanzen überbrücken können. So existieren auf dem Markt Parabolantennen, welche einen sehr starken Antennengewinn verzeichnen und bis zu 56 km (bei direktem Sichtkontakt) überbrücken können. Diese Modelle sind jedoch sehr groß und benötigen wegen ihres engen Strahlkorridors einiges an Kenntnis, um einwandfrei zu funktionieren. Mit diesen Modellen können Sie aber bspw. Ihren Hochsitz, internetfähig machen, um sich die Zeit zu vertreiben, wenn Ihnen beim Warten auf das Wild beim Ansitz etwas langweilig wird.

3.2. Antennengewinn

Der Antennengewinn ist ein wichtiges Kriterium, um eine vergleichbare Größe zu haben. Jedoch ist der tatsächliche Einfluss auf die Signalqualität auch vom Einsatz der Antenne abhängig. Wenn Sie Ihren WLAN-Antennen-Testsieger über ein 20 Meter langes WLAN-Antennenkabel mit dem Router verbinden, wird sich der tatsächliche Gewinn an Funkqualität wegen der Kabeldämpfung im Rahmen halten. Beachten Sie zudem: Der Antennengewinn ist umso größer, je richtungsempfindlicher die Antenne ist! Stabantennen haben meist einen geringeren Antennengewinn als Richtantennen.

3.3. Anschluss

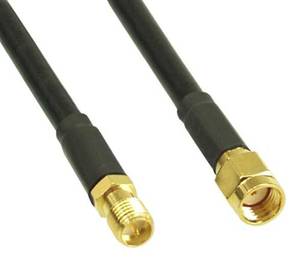

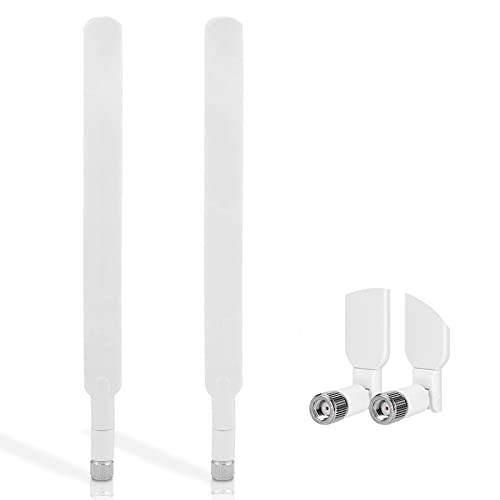

Die meisten gängigen WLAN-Router verfügen über einen so genannten RP-SMA- (manchmal auch R-SMA) Ausgang. Daher sollten Sie darauf achten, dass Ihre Antenne das entsprechende Gegenstück darstellt. Bei den kleinen transportablen LTE-Routern wird mitunter ein ähnlich scheinender Standard eingesetzt, der jedoch als Steckverbindung ausgeführt ist. Dieser wird TS-9 genannt.

Bei einigen der Sonderformen (etwa eine Parabolantenne) kann es vorkommen, das davon abweichende Stecklösungen verwendet werden. Für die meisten Steckverbindungen sind jedoch auch Adapter erhältlich.

Beachten Sie: Einige Router haben keinen Anschluss verbaut. So können Sie z.B. an einer Fritzbox keine Antenne anschließen.

3.4. Unterstützte Frequenzen

Der WiFi-Standard ist vor allem auf zwei Frequenzbändern zertifiziert: 2,5 GHz und 5 GHz. Um die Leistungsfähigkeit Ihres Routers abschöpfen zu können, sollten Sie darauf achten, dass Ihre Antennen auch die entsprechenden Frequenzbänder abdecken. Es existieren einige Dual-Band-Antennen, welche sowohl den neueren 5-GHz-Standard IEEE 802.11 ac als auch die älteren Standards b/g/n unterstützen.

Eine Investition in Antennen, welche den neuesten Standard der Kategorie ac unterstützen, ist nicht für die Katz: Die WiFi-Standards sind abwärtskompatibel. Das bedeutet, dass eine Antenne mit dem neuesten Zertifikat auch für ältere Standards kompatibel ist.
