1. Wie funktioniert ein Rotationslaser?

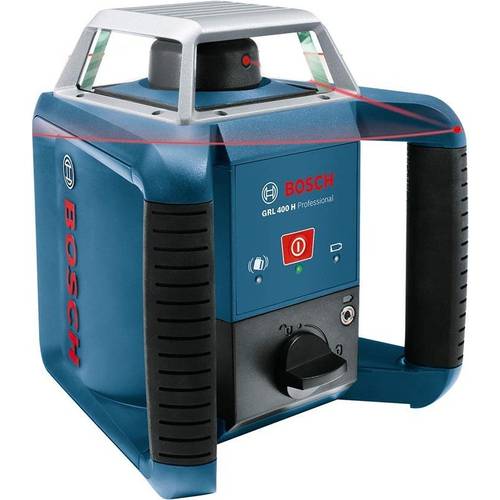

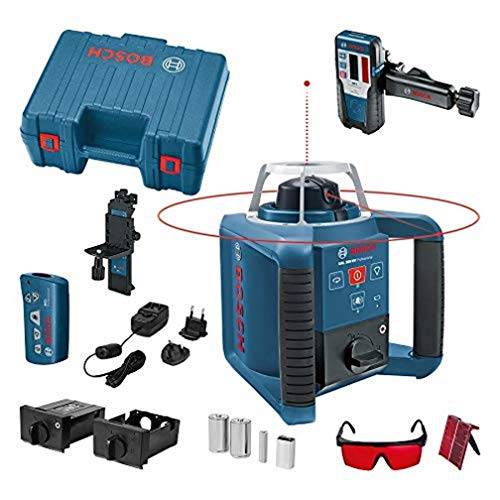

Dieser Rotationslaser von Bosch projiziert seinen Laserstrahl 360° und senkrecht nach oben.

Rotationslaser, oder auch Baulaser, kommen wie der zweite Name andeutet, hauptsächlich beim Bauen zum Einsatz. Sie werden verwendet, um Flächen oder Wände in exakten Winkeln auszurichten, oder auch um Höhenunterschiede zu Messen.

Die Vermessungsgeräte senden einen Laserstrahl aus, welcher von einem Prisma um 90° gebrochen wird. Dieses Prisma ist zum einen im Winkel verstellbar und zum anderen dreht es sich um die eigene Achse.

Durch den verstellbaren Winkel lässt sich der Laserstrahl genau justieren. Dies wird auch Horizontieren genannt, da der Laser in der Horizontalen waagerecht ausgerichtet wird.

Das rotierende Prisma sorgt außerdem dafür, dass der Laser nicht nur ein einzelner Punkt an der Wand ist, sondern eine ganze Linie projiziert. Diese Linie wird in 360°, um das Lasermessgerät herum, ausgesandt.

2. Kaufberatung für Rotationslaser

2.1. Todesstern vs. Laserpointer – welche Laserklasse soll es sein?

Die Gretchenfrage bei Rotationslaser Tests oder Vergleichen ist die Frage nach der Laserklasse: Ein Laser der Klasse 3R ist wesentlich intensiver und bleibt daher noch bei weiten Entfernungen präzise. Diese Laser sind für große Baustellen geeignet, da sie zudem auch nicht von Rauch oder Nebel beeinflusst werden. Daher werden sie auch beim Militär als Ziellaser verwendet. Allerdings sind sie extrem schädlich für das menschliche Auge.

Schutzverordnung: Wer in einem Betrieb mit Lasern der Klasse 3R arbeitet, muss einen Laserschutzbeauftragten ernennen und eine Betriebsanweisung verfassen (gemäß OStrV und BGV B2 bzw. DGUV Vorschrift 11).

Siegel zeigen die Laserklasse.

Wer auf kleineren Baustellen oder gar im Innenbereich mit einem Rotationslaser hantiert, der wird auch mit einem Laser der Klasse 2 glücklich. Klasse 2 empfiehlt sich besonders, wenn die Möglichkeit besteht, dass Personen unerwartet in den Radius des Laserstrahls kommen könnten.

Dies ist zum Beispiel der Fall, wenn Sie auf freiem Feld eine Fläche vermessen. Aber auch daheim, wenn das Badezimmer saniert wird, kann es passieren, dass die Kinder helfen wollen und in dabei in den Laser schauen.

Klasse 2 Laser sind bei kurzer Bestrahlung für das menschliche Auge ungefährlich. Ihre Strahlkraft reicht aber immer noch für präzises Messen auf kurzen Distanzen aus, z.B. innerhalb von 30 Metern.

Achten Sie beim Rotationslaser-Kaufen auf Sicherheitssiegel für die jeweilige Laserklasse. Auf dem Siegel steht meist auch, was bei der jeweiligen Klasse zu beachten ist. Bei Lasern der Klasse 3 müssen diese Siegel unter anderem als Warnschilder im Arbeitsbereich aufgehängt werden.

Die Stiftung Warentest berichtet, dass die meisten Geräte nur mit Lasern der Klasse 1 in der breiten Masse vertrieben werden dürfen. Demnach besagen europäische Richtlinien, dass jedes Gerät mit Laser ein Siegel tragen muss. Geräte ohne Siegel sind nicht zulässig. Rotationslaser, die günstig angeboten werden, müssen also mindestens solch ein Siegel vorweisen können.

Nur ein Wimpernschlag: 0,25 Sekunden Blickkontakt mit dem direkten Laserstrahl sind unbedenklich. Diese Zeitspanne entspricht ungefähr einem Lidschlussreflex. Wer in einen Laser blickt, sollte also schnell die Augen schließen und sich wegdrehen.

Vor- und Nachteile eines Klasse 2 Lasers gegenüber dem 3R:

2.2. Rotieren in den eigenen vier Wänden oder im Außenbereich – was soll die maximale Reichweite sein?

Auf großen Baustellen oder bei Gartenanlagen wird die maximale Reichweite des Rotationslasers interessant. Die Ausrichtung kleiner Bühnen oder großer Terrassen macht Geräte, die zwischen 300 und 200 Metern schaffen attraktiv. Ein separater Laser-Empfänger erhöht in einigen Fällen die Reichweite der Vermessungsgeräte.

Wer jedoch innerhalb eines Wohnhauses damit arbeitet, für den reichen auch Distanzen bis 15 Meter.

2.3. Weit daneben muss auch genau – wie präzise soll es sein?

Wer Wände und Böden wie ein Profi zueinander ausrichtet, der braucht präzise Angaben. Andernfalls wird zum Beispiel die große Laube im Garten windschief. Je größer die Bauflächen sind, desto genauer muss der Rotationslaser sein.

Abweichungen werden in Millimeter pro zehn Meter (oder pro einen Meter) angegeben. Ein Rotationslaser mit Empfänger erzielt auf längere Distanzen höhere Genauigkeit.

Wer beispielsweise Kacheln im Badezimmer verlegt, braucht daher keine so hohe Genauigkeit, da der Bauraum z.T. keine 10 Meter übersteigt. Die Abweichungen bleiben im Inneneinsatz nur minimal.

2.4. Gut Ding will Weile haben – wie lange soll der Laser rotieren?

Die meisten Baulaser im Test halten länger als zehn Stunden durch. Dies reicht für einen Tag Arbeit. Doch wer zum Beispiel sein Bad selber baut, der hat den Laser mehrere Tage am Laufen und will nicht jedes Mal den Akku aufladen. Für Langzeiteinsätze sind Betriebsdauern von über 20 Stunden ein Muss, da so mehr als ein Tag am Stück mit einer Ladung gearbeitet werden kann.

Wenn beim Fließenverlegen nur zwischendurch die Ausrichtung der Fugen geprüft wird, dann reicht eine Akku-Ladung, die eigentlich für zehn Stunden gedacht ist, bis zu einer Woche.

2.5. In Kontakt – wann macht ein Empfänger Sinn?

Wenn der Rotationslaser nicht nur als Projektor für gerade Linien fungieren soll, sondern zum Beispiel zum Messen von Höhen, dann ist ein separater Empfänger hilfreich. Der Empfänger kann dabei als digitale Nivellierlatte verwendet werden.

Nivellierlatte: Dies ist normalerweise eine Holzlatte, die einem großen Lineal gleicht, die aufrecht auf den Boden gestellt wird. Ohne Empfänger wird an der Latte gemessen, auf welcher Höhe der Laserstrahl die Nivellierlatte trifft.

Einige Empfänger sind mit akustischen Signalen ausgestattet. So kann ohne auf ein Display achten zu müssen, der Empfänger ausgerichtet werden. Dies ist besonders hilfreich bei starkem Sonnenlicht.

Aber auch, wenn nur eine gerade Linie angezeigt werden soll, ist der Empfänger im Freien nützlich. Denn der Laserstrahl ist bei Tageslicht nicht immer sichtbar. Da der Empfänger mit einem hochsensiblen photoelektrischen Sensor ausgestattet ist, kann mit ihm über weite Distanzen noch sehr genau gemessen werden, in welcher Höhe der Strahl liegt.

2.6. Alles automatisch – Selbstnivellierung ist Selbstjustierung

Damit der Baulaser nicht jedes Mal aufs Neue mühselig ausgerichtet werden muss, wenn man ihn ein paar Meter versetzt, können sich viele Geräte selbst ausrichten. Besonders wenn er häufig versetzt wird, kann ein selbstnivellierender Rotationslaser viel Zeit sparen.

2.7. Die passende Tasche zum richtigen Laser – Zubehör

Das Zubehör unterscheidet sich bei Rotationslasern im Vergleich.

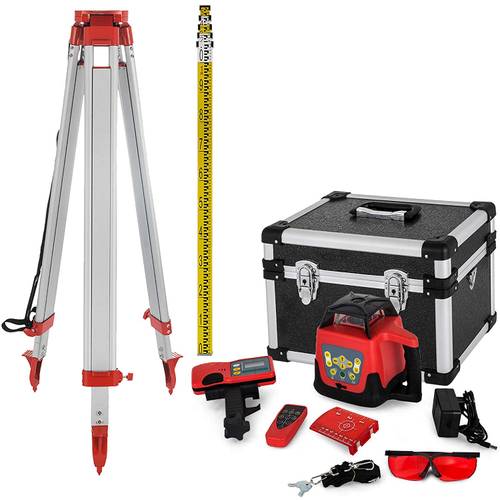

Wer plant, sein eigenes Haus zu bauen oder zu sanieren, für den lohnt sich unter Umständen ein Rotationslaser-Set, da in einem Set meist ein Stativ, eine Tasche und ein Universalhalter für Laser-Empfänger oder Rotationslaser vorhanden sind.

Jedoch findet sich nicht in jedem Set das gleiche Zubehör. Einige haben statt dem Stativ einen Empfänger und andere haben nur einen Empfänger und eine Schutzbrille.

Ein selbstnivellierender Rotationslaser mit Stativ ist besonders nützlich, wenn man meist allein werkelt. Das Solo-Projekt ist perfekt abgerundet, wenn dem Zubehör auch eine Fernbedienung beiliegt.

So stellt sich das Gerät auf dem Stativ eigenständig ein und kann aus der Ferne gesteuert werden, während Sie beispielsweise eine Nivellierungslatte zum Messen von Höhenunterschieden halten.

3. Rotierende Fragen zum Thema „Baulaser“

3.1. Was messe ich mit einem Rotationslaser?

Ein Rotationslaser kann zum einen als Laser-Wasserwaage genutzt werden und zum anderen als ein Nivelliergerät.

Wird das Gerät als Wasserwaage genutzt, kann es wahlweise aufrecht oder seitlich positioniert werden, damit die projizierte Linie entweder horizontal oder senkrecht verläuft. Damit werden Unebenheiten aufgedeckt.

Als Nivelliergerät wird der Laserstrahl auf eine Nivellierlatte gerichtet, um Höhenunterschiede auszumessen. Am besten funktioniert dies mit einem Laser-Empfänger. So kann der Rotationslaser mit Stativ auch als Neigungsmesser genutzt werden, mit dem man das Gefälle berechnet.

3.2. Wie stelle ich einen Rotationslaser richtig auf?

Die besten Ergebnisse werden erzielt, wenn das Gerät auf ebenem Boden steht. Außerdem sollte der Standort möglichst frei von Erschütterungen sein. Mit einem Stativ lässt sich der Rotationslaser bequem in Winkel abseits der 90° drehen. Meisten werden in Komplett-Sets auch ein Kurbelstativ mitgegeben.

3.3. Wie kalibriere ich einen Rotationslaser?

Ein Rotationslaser der selbstnivellierend ist, kalibriert sich eigenständig. Falls jedoch kein automatischer Rotationslaser zur Verfügung steht, muss Hand angelegt werden. Über Stellschrauben wird der Laser so lange eingestellt, bis die Wasserwaagen, die in der Regel im Gehäuse integriert sind, waage- und lotrecht sind. Diese kleinen Wasserwaagen werden auch Libellen genannt.

3.4. Welche Hersteller und Marken von Rotationslasern gibt es?

Im Bereich dieser Messgeräte hat sich kein einzelner Hersteller für den besten Rotationslaser hervorgetan. Viele Unternehmen produzieren Meßgeräte, die es würdig wären, Rotationslaser Vergleichssieger zu werden. Da nicht alle Hersteller Eingang in die Tabelle von unserem Baulaser Vergleich gefunden haben, sind hier die bekanntesten aufgelistet:

• Berlan
• Bosch
• Dewalt
• Geo Fennel
• Hilti
• JGV
• KWB
• Laserline
• Leica
• Makita
• Nedo
• Skil
• Stabila
• Theodolit
• Würth

4. Welche Lasermessgeräte-Typen gibt es?

Um lotrechte Linien anzuzeigen oder Entfernungen und Höhen abzumessen, gibt es mehrere Arten der Lasermessgeräte:

5. Die wichtigsten Sicherheitstipps beim Arbeiten mit Lasermessgeräten der Klasse 3

Wenn Sie zum Beispiel einen Rotationslaser mit der Laserklasse 3R gekauft haben, empfehlen sich mehrere Sicherheitsvorkehrungen. Das betrifft den kompletten Arbeitsbereich sowie Bereiche, in die der Laser reflektiert werden könnte.

Vorbereitungen zum Arbeiten mit Baulasern:

• Warnhinweise: An den Zugängen müssen Warnschilder auf den Laser hinweisen. Diese können in der Form der Siegel sein. Zudem geben einige Rotationslaser auch akustische Warnsignale von sich, wenn sie angeschaltet werden.
• Schutzbrillen: Spezielle Schutzbrillen schützen Personen im Arbeitsbereich.
• Blockaden: Blickdichte Vorhänge verhindern, dass der Laser in bestimmte Bereiche strahlt.

Während des Arbeitens mit Baulasern:

• Blickkontakt: Man sollte niemals in Richtung des Lasers blicken.
• Reflektoren: Keine Spiegel oder reflektierende Elemente sollten herumstehen. Schmuck oder Brillen könnten den Laserstrahl unkontrolliert reflektieren.
• Aufsicht: Es empfiehlt sich, das Gerät nicht ohne Aufsicht in Betrieb zu lassen.

6. Die Zeit vor dem Rotationslaser

Bevor mit Lasern Grundstücke angelegt wurden, stolperte man auf Baustellen über gespannte Leinen und die Arme wurden müde, während einer den Zollstück und Wasserwaage gleichzeitig halten musste, bis ein Kollege die Werte aufgeschrieben hatte.

Trotz diverser Sicherheitsregeln, die ein Baulaser mit sich bringt, ersetzt das Gerät viele sprichwörtliche Stolperfallen. Außerdem kann, ohne dass die Arme eine massive Wasserwaage halten müssen, sehr genau gearbeitet werden.

Was Ihnen ein Rotationslaser beim Anlegen eines Grundstückes für einen Komfort bietet, sehen Sie in diesem Video. Denn hier wird noch aufwendig mit Leinen und Zollstock gearbeitet:
