Das Wichtigste in Kürze
  • Multimeter werden bei der Elektroinstallation regelmäßig eingesetzt. Sie können in der Regel die Spannung, Stromstärke und den Widerstand von elektrischen Kreisläufen messen.
  • Hochwertige Modelle können auch die Kapazität eines Akkus oder einer Batterie, die Frequenz und die Temperatur messen. Vor allem im Modellbau kommen Sie zum Einsatz.
  • Bei den Multimetern handelt es sich mittlerweile um digitale Messgeräte, die kaum falsch angeschlossen werden können, so dass die Benutzung nur wenige Probleme bereitet.

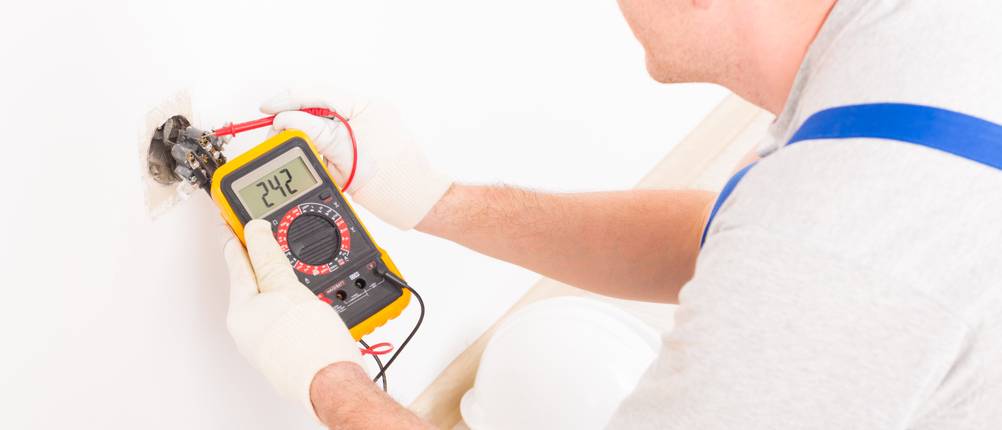

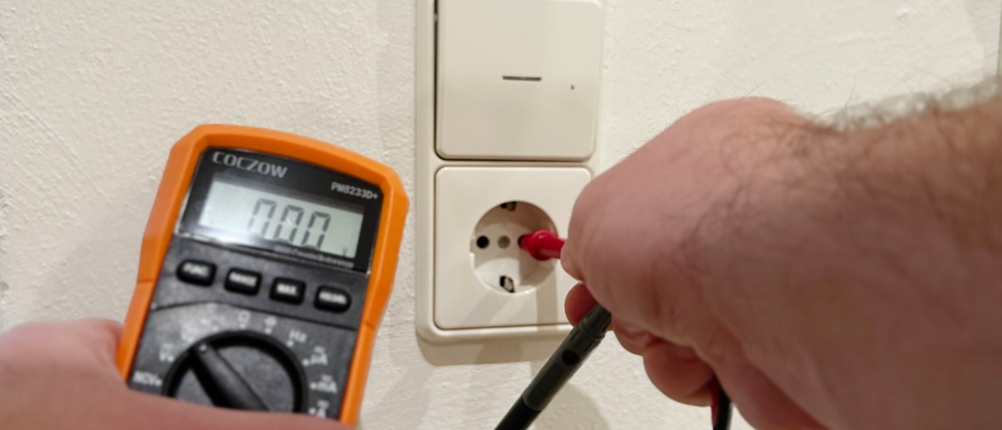

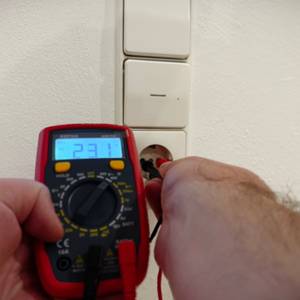

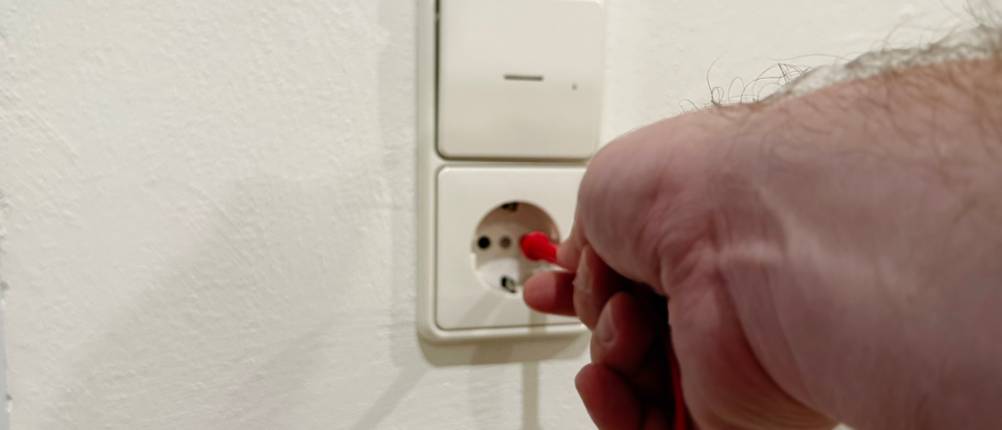

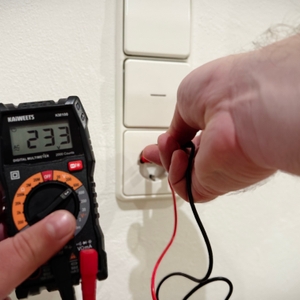

multimeter-test-elektricker-misst-steckdose

Ein Multimeter kommt bei der Elektroinstallation oder dem Modellbau zum Einsatz. Das Messgerät dient zum Messen von Stromstärke, Spannung und Widerstand und kann im Haushalt bei der Reparatur der Waschmaschine oder des Geschirrspülers genauso gut eingesetzt werden wie beim Überprüfen der Autobatterie am PKW.

Ob Sie nun das Multimeter am Auto, an Haushaltsgeräten oder an der Elektrotechnik eines Hauses einsetzen – es sollte in jedem Fall genau messen. Damit Sie nicht gleich zum High-End-Produkt von Fluke greifen, möchten wir Ihnen an dieser Stelle zeigen, worauf Sie achten müssen, wenn Sie ein Multimeter kaufen. In unserer Kaufberatung zum Multimeter-Vergleich 2020 möchten wir Ihnen zeigen, wie Sie das beste Multimeter für Ihre Belange finden und welche verschiedenen Messklassen es gibt.

1. Was ist Multimeter?

Woher kommt der Name Multimeter

Multimeter bedeutet nichts anderes als Vielfachmessgerät. Seinen Ursprung hat das Wort im Latein („multus“ für viel) und Griechisch („metron“ für Entfernung, Maß oder Umfang).

Ein Multimeter ist ein Vielfachmessgerät, das für mehrere Größen in mehreren Messbereichen eingesetzt werden kann. Neben der Bestimmung der Spannung, der Stromstärke und des Widerstandes können manche Multimeter auch zur Messung der Frequenz dienen. Manchmal werden die Multimeter auch Voltmeter, Spannungsmesser, Amperemeter oder Ohmmeter genannt.

In der Kategorie der Multimeter gibt es zwei Typen von Messgeräten. Neben den analogen Mutlimetern gibt es vor allem Digitalmultimeter. Auch wenn sie sich in der Handhabung etwas unterscheiden, sind doch die grundsätzlichen Vor- und Nachteile des Multimeters:

  • Spannungsmessgerät, Strommessgerät und Widerstandsmessgerät in einem
  • schnelle und genaue Messung
  • einfache Handhabung
  • erfordert technisches Verständnis

1.1. Analog-Multimeter

Multimeter Test

Gutes Messgerät von Mastech mit umfangreichem Zubehör.

Analog-Multimesser zeigen den Messwert durch einen Zeigerausschlag und verschiedene Skalen an. Ein richtiges Display gibt es in der Regel nicht. Damit die Anzeige möglichst genau ist, wird ein Drehspulmesswerk benötigt. In der Regel sind Analog-Multimeter zwar schneller bei der Messung, dafür sind die Werte jedoch ein wenig ungenauer. Seit den 90er Jahren des 20. Jahrhunderts werden sie auch mehr von Digitalmultimetern verdrängt. In unserem Multimeter-Vergleich 2020 kommen analoge Voltmeter nicht vor, da sie in einem normalen Haushalt kaum noch Anwendung finden.

1.2. Digitalmultimeter

Ein Digitalmultimeter misst das Signal durch einen Analog-Digital-Umsetzer und gibt den gemessenen Wert in numerischer Form im Display wieder aus. Die meisten Voltmeter im Multimeter-Vergleich verfügen über ein LC-Display, das den genauen Wert anzeigt. Die Messbereiche erstrecken sich hier von 20 mA bis 20 A für die Stärke des Stroms und 200 mV bis 1.000 V für die Spannung des Stroms. Bei der Widerstandsmessung wird ein Bereich von 200 Ohm – 2.000 kOhm abgedeckt. Im Gegensatz zu den analogen Voltmetern bestimmen die digitalen Vielfachmessgeräte langsamer aber wesentlich genauer. Aus diesem Grund nutzen viele Elektriker sie als Prüfgerät oder Batterietester. Damit wirklich an allen Orten gemessen werden kann, kommen LEDs zur Hintergrundbeleuchtung zum Einsatz. Moderne digitale Messgeräte können neben der elektronischen Spannung, Stromstärke und dem Widerstand auch Temperatur, Frequenz und Kapazität messen. Mit dieser Messtechnik kann weder CO2, noch die Lautstärke gemessen werden. Dafür brauchen Sie auch weiterhin ein CO2-Messgerät oder ein DB-Messgerät.

2. Wie lauten die verschiedenen Messklassen eines Multimeters?

Art der Messklasse Kurzbeschreibung Anwendungsbereich
CAT I Messung an batteriebetriebenen Geräten oder solchen, die über einen eingebauten Trafo verfügen z. B. Reparatur von Taschenlampen, Transistorradios, Stereoanlagen
CAT II Messungen an Geräten, die einen Netzstecker haben z. B. Haushaltsgeräte, Elektrowerkzeuge
CAT III Messung der Hausinstallation und fest installierter Geräte z. B. Unterverteilung, Steckdosen
CAT IV Messungen an der Niederspannungsinstallation z. B. Messungen an Hauptsicherungen

3. Kaufkriterien für Multimeter: Worauf sollte man achten?

HP-Voltmeter

Einfaches und kostengünstiges Messgerät – das HP 760 B.

Damit Sie das beste Multimeter für Ihre Zwecke finden und sich nicht von großen Markennamen wie Fluke oder Mastech beeindrucken lassen, möchten wir Ihnen zeigen, worauf Sie beim Kauf eines Voltmeters oder Amperemeters achten müssen. Für den Hausgebrauch ist es in der Regel ausreichend, wenn Sie ein günstiges Multimeter kaufen. Die hochwertigen Produkte von Mastech, Voltcraft oder Fluke können zwar auch für einfache Aufgaben genutzt werden, sind aber in der Regel zu teuer.

3.1. Messgrößen

Bei den Messgrößen der Volt- und Ohmmeter können verschiedene Messbereiche unterschieden werden.

  • Spannung: Bei der Spannung unterscheidet man die Bestimmung von Gleichspannung und Wechselspannung. Die meisten Digital-Multimeter können 0,2 – 1.000 Volt Gleichspannung und 2 – 700 Volt Wechselspannung messen. Manche Modelle, die nur dem CAT II-Standard entsprechen, haben nur einen Messbereich bis 250 Volt.
  • Stromstärke: Die Stromstärke wird nur bei Gleichstrom gemessen. Der Messbereich sollte bei 0,2 mA bis zu 10 A (Ampere) liegen.
  • Widerstand: Bei der Widerstandsmessung wird zwischen 200 Ohm und 200 Kiloohm gemessen.
  • Frequenz: Die Frequenz können nur wenige Produkte bestimmen. Meist ist es den Modellen von Fluke, Voltcraft und Mastech vorbehalten. Es werden alle Werte bis 200 kHz (Kiloherz) angezeigt.
  • Kapazität: Die Kapazität eines Kondensators wird in Farad angegeben. Die Modelle von Fluke, Voltcradt oder Mastech können meist von 2 – 200 nF messen.
  • Temperatur: Die Temperatur können nur wenige Geräte bestimmen. Das HP 760 B von HoldPeak verfügt über diese Möglichkeit. Die Bestimmung ist jedoch eher ungenau.

3.2. Anzeige

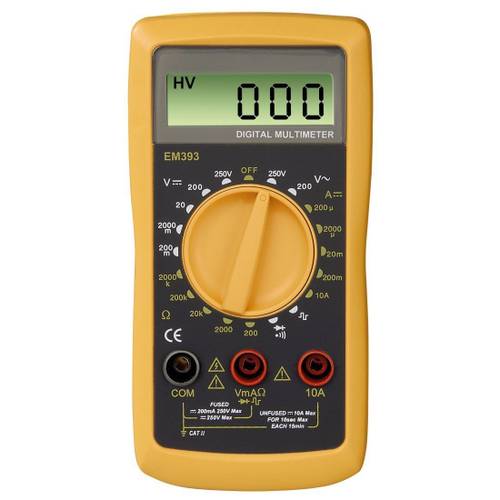

Hama Multimeter

Einfaches und preiswertes Messgerät von Hama.

Die modernen Voltmeter verfügen eigentlich alle über ein digitales Display. Analoge Displays, die sie vielleicht noch aus dem Schulunterricht kennen, kommen eigentlich nicht mehr zum Einsatz. Die meisten Displays nutzen die LCD-Technologie.

3.3. LED-Hintergrundbeleuchtung

Die LED-Hintergrundbeleuchtung spielt eine große Rolle, wenn Sie das Messgerät in dunklen Räumen nutzen möchten. Die Hintergrundbeleuchtung ermöglicht das einfache Ablesen auch in dunklen Kellern und bei Stromausfall. Das Tragen von Stirnlampen oder halten von Taschenlampen entfällt in diesem Falle.

3.4. Dioden-Test

Der Begriff Dioden-Test steht für eine Überprüfung des elektrischen Stromkreislaufes auf Fehler. Als Überprüfung der Funktion und eines Stromflusses leuchtet eine Leuchtdiode auf. Kabelbrüche können durch diese Funktion schnell und einfach gefunden werden. Bei einem Durchgangstest wird ein ähnlicher Zweck verfolgt, allerdings dient hier ein akustisches Signal als Zeichen des Stromdurchflusses.

3.5. Ausstattung

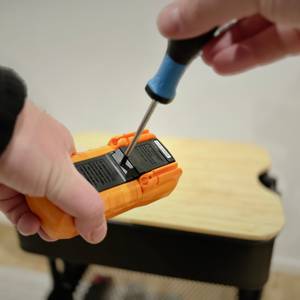

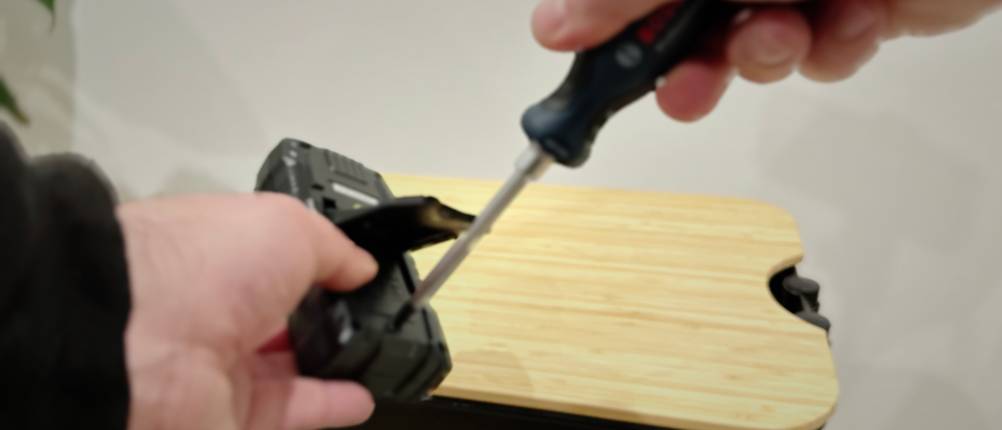

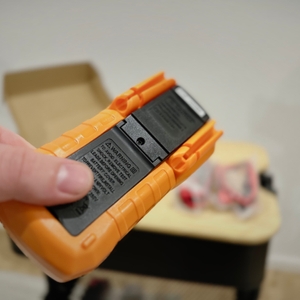

Sie sollten vor dem Kauf eines Multimeters vergleichen, welches Zubehör mitgeliefert wird. Zur Stromversorgung wird bei den meisten Modellen eine 9-V-Block-Batterie benötigt. Wenn dieses Zubehör fehlt, kann auch ein Multimeter-Testsieger nichts bestimmen. Bei einigen Herstellern wie Hama ist dieser im Lieferumfang enthalten. Hersteller wie Voltcraft, Mastech und HoldPeak liefern auch eine Tragetasche mit. Alle Messgeräte aus dem Multimeter-Vergleich hatten die erforderlichen Messleitungen im Lieferumfang.

3.6. Wichtige Hersteller und Marken

  • Beha-Amprobe
  • Benning
  • BGS
  • Draper
  • Facom
  • Fluke
  • Extech
  • Instruments
  • Grossen
  • Metrawatt
  • Hama
  • GW Instek
  • Kerbl
  • Klauke
  • KS Tools
  • Laserliner
  • Mastech
  • Milwaukee
  • PeakTech
  • Rigol
  • REV-Ritter
  • Sealey
  • Synergy 21
  • Tektronix
  • Testboy
  • Voltcraft
  • Trotec

4. Gibt es einen Multimeter-Test bei der Stiftung Warentest?

Voltcraft Multimeter

Hochwertiges Messgerät von Voltcraft.

Auch wenn die Stiftung Warentest einige Geräte der Messtechnik manchmal prüft, gibt es noch keine Tests zu Digital-Multimetern oder Ohmmetern. Sie müssen leider mit unserem Multimeter-Vergleich vorlieb nehmen.

5. Fragen und Antworten rund um das Thema Messtechnik und Multimeter

5.1. Für was Multimeter benutzen?

Ein Multimeter kann genutzt werden, um die Spannung, die Stromstärke, den Widerstand oder die Frequenz eines Stromkreislaufes zu messen. Elektriker nutzen immer Multimeter, wenn Sie Arbeiten am Strom-Netz ausführen. Mit Spannungsmessern gehen sie meistens sicher, ob der Strom ausgeschaltet ist. Sie können auch mit einem Digital-Multimeter die Kapazität eines Kondensators, des Akkus oder der Batterie bestimmen. Neben der Überprüfung der Elektronik können mit manchen Ohmmetern auch Temperaturen gemessen werden. Dies sind Sonderfunktionen, die nicht jedes Digital-Multimeter hat.

Tipp: Es gibt auch Multimeter, die speziell die Funktionsweise und das Laden von Akkus überwachen sollen. Dafür haben sie einen USB-Anschluss. Sie können jedoch nur Geräte mit USB-Anschluss ausmessen. Bei der Bestimmung der Haus-Elektronik kann diese Messtechnik nicht verwendet werden.

5.2. Wie einen Multimeter bedienen?

Damit Sie wissen, wie Sie ein Multimeter richtig bedienen, wollen wir Ihnen an dieser Stelle ein Video zeigen.

5.3. Welchen Vorteil hat ein analoges Multimeter gegenüber einem Digitalmultimeter?

USB-Multimeter

Multimeter von Drok mit USB-Anschluss.

Mit einem Analogmultimeter können Sie schneller messen. Allerdings bestimmen die Digitalmultimeter die jeweiligen Werte wesentlich genauer. Durch das Display werden die Werte auch direkt angezeigt und müssen nicht durch eine ungenaue Skala abgelesen werden.

5.4.Was bedeutet „OL“ bei Multimeter?

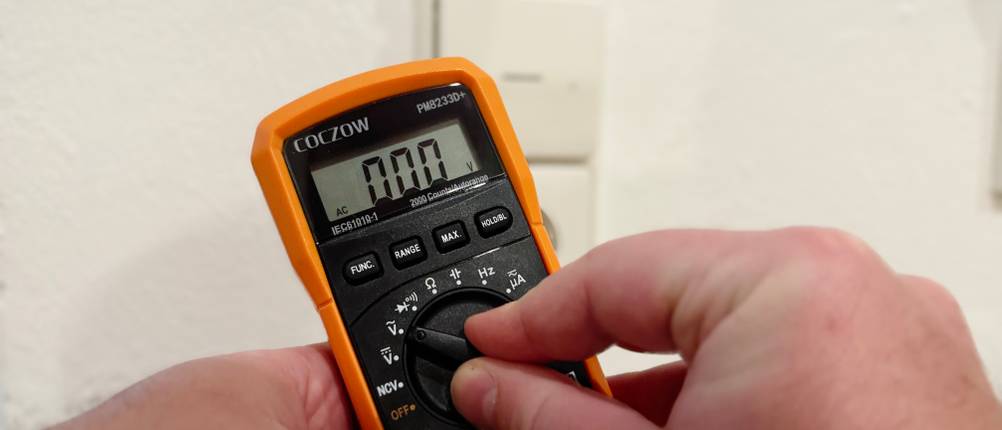

Wenn Sie im Display eines Multimeters den Wert „OL“ sehen, ist der ermittelte Wert größer als der gewählte Messbereich. In diesem Falle müssen Sie den Messbereich durch den Drehknopf in der Mitte anpassen. Danach sollte eine normale Bestimmung der Strom-Eigenschaften möglich sein.

5.5. Multimeter: Was bedeutet Counts?

Mit den Counts wird die Genauigkeit der Anzeige im Display angegeben. Wenn ein Vielfachmessgerät 2.000 Counts hat, kann es im Display einen Messbereich von 0 – 1.999 Einheiten anzeigen. Je höher der Counts-Wert, desto genauer kann man die Messwerte ablesen.
