Hinsichtlich der Antriebsweise lassen sich verschiedene Bohrhämmer unterscheiden. Damit sie den Überblick über alle Arten haben, sollen diese hier einmal vorgestellt werden.
3.1 Pneumatischer Bohrhämmer
Pneumatische Bohrhämmer werden mit Druckluft betrieben. Kern des Bohrhammers ist ein durch Druckluft betriebener Kolben, der auf ein Schlagstück drückt, welches auf eine einsteckende Bohrstange schlägt. Die Druckluft kann mittels Kugel- und Flatterventile gesteuert werden. Für die bohrende Bewegung sorgt eine Umsetzvorrichtung, die beim Rückprall eine Drehung des Schlagstückes und der Bohrstange bewirkt. Während der Entlastung wird der Bohrer umgesetzt. Das Gewicht dieser Modelle liegt zwischen 10 und 50 kg. Außerdem wird eine Bohrsäule und Lafette benötigt. Pneumatische Bohrhämmer kommen vor allem im Bergbau zum Einsatz. Für den Einsatz in Haus oder Garten kann man kleinere Bohrhämmer auch mieten.
3.2 Hydraulischer Bohrhammer
Seit 1973 gibt es auch hydraulische Bohrhämmer. Der erste hydraulische Bohrhammer wurde von Vig Romell konstruiert. Der Ingenieur war bei Atlas Corpo, einem schwedischen Industriekonzern, tätig. Ein hydraulischer Bohrhammer unterscheidet sich nur geringfügig von einem pneumatischen Modell. Das Antriebsmedium ist hier eine Hydraulikflüssigkeit (Öl). Sie kommen ausschließlich im Bergbau vor und wiegen ungefähr 150 kg.
3.3 Elektrischer Bohrhammer
Der elektrische Bohrhammer kommt dort zum Einsatz, wo keine Druckluft verfügbar ist. Gegenüber einem pneumatischen Hammer ist die Leistung deutlich geringer. Der Vorteil gegenüber Schlagbohrmaschinen besteht darin, dass weniger Schläge mit einer höheren Einzelkraft abgegeben werden. Im normalen Haushalt und Garten sind sie ein unverzichtbares Hilfsmittel, vor allem wenn man in feinsten Stahlbeton schnell und einfach bohren möchte. Aber auch bei Abrissarbeiten ist die Meißelfunktion sehr hilfreich, besonders wenn Sie gerade keinen Stemmhammer zur Hand haben.

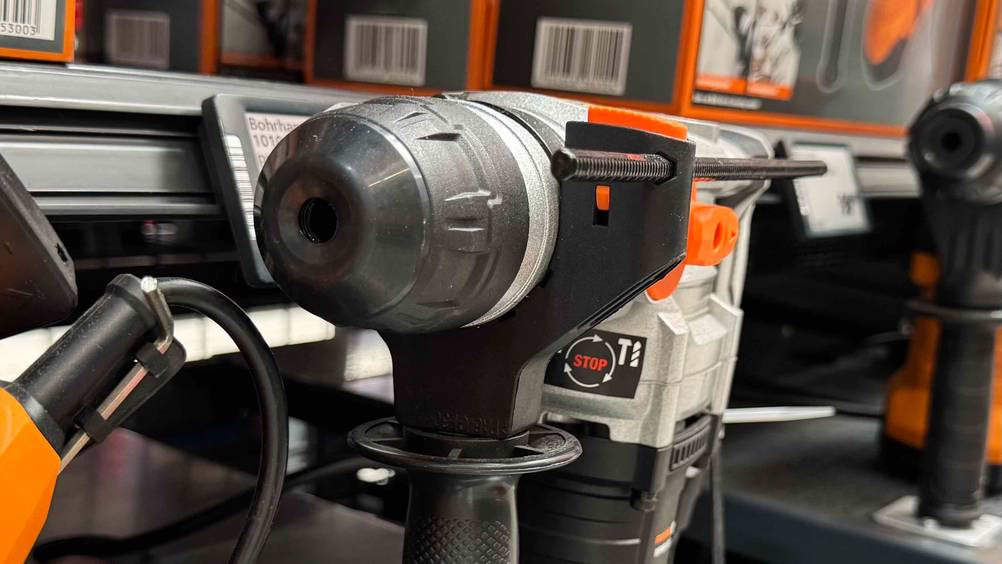

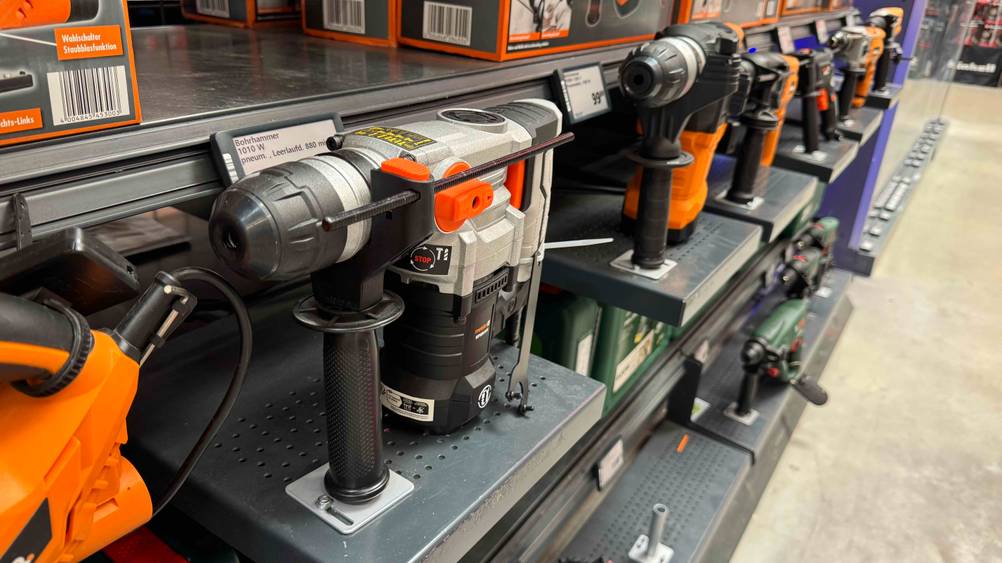

Das SDS-plus-System am Meister-Bohrhammer erlaubt laut Hersteller einen schnellen und werkzeuglosen Wechsel von Bohr- und Meißelaufsätzen.
3.3.1 Funktionsweise eines Bohrhammers?
Der Bohrhammer hat einen in axialer Richtung beweglichen Bohrer. Die Energie für den Schlag wird über ein Schlagwerk erzeugt. Hier gibt es hauptsächlich zwei Varianten: Federschlagwerke und pneumatische Schlagwerke. Letztere haben sich in den letzten 15 Jahren auf dem Markt durchgesetzt. Letztlich ist bei beiden Schlagwerken eine bewegliche Masse für die Schlagenergie des Bohrers verantwortlich. Aufgrund des pneumatischen Schlagwerkes werden sie von den Herstellern auch als pneumatische Bohrhämmer bezeichnet, allerdings ist die Bezeichnung missverständlich, da ein echter pneumatischer Bohrhammer mit reiner Druckluft betrieben wird und deutlich größer ist.
Was ist ein Schlagbolzen?
Der Schlagbolzen besteht aus gehärtetem Stahl. Neben der Übertragung des Impulses soll es auch die Maschine mit einem Dichtring gegen Staub und Verschmutzungen schützen.
Das pneumatische Schlagwerk ist der neue Standard. Aus diesem Grund wollen wir das Funktionsprinzip genauer erklären. Das pneumatische Schlagwerk eines elektrischen Bohrhammers besteht aus einem Exzenterrad, Kolben und Schlagbolzen. Das Exzenterrad ist das Antriebslager und dient zur Umsetzung der Rotationsbewegung des Elektromotors in eine Hubbewegung des Kolbens. Durch die Rückwärtsbewegung des Kolbens entsteht ein Unterdruck. Er zieht den Schläger zurück. Ein Überdruck entsteht durch die Vorwärtsbewegung, der den Schläger beschleunigt. Er trifft auf einen Schlagbolzen und gibt die kinetische Energie ab. Der Impuls kann auf den Werkzeugschaft oder den Meißel übertragen werden.
Damit dem Nutzer keine Probleme bei der Benutzung entstehen, sind Bohrhämmer mit einer Sicherheitskupplung versehen. Neben der Blockierung des Bohrers soll eine Beschädigung der Mechanik verhindert werden.

Besonderheit ist beim Bohrhammer, dass der Bohrer eine Axial- und Drehbewegung ausführen muss. Bei Schlagbohrmaschinen hingegen sind Bohrer und Spannfutter miteinander verbunden, sodass das Spannfutter für die Axialbewegung mitverantwortlich ist. Diese Konstruktionsweise ist für einen Bohrhammer ungeeignet. Durch die Spannung des Bohrers im Futter könnte sie durch Vibrationen gelockert werden. Außerdem würde durch die größere Masse des Futters mehr kinetische Energie verloren gehen.
Seit 1975 gibt es das SDS-Plus Schnellspannsystem. Die Konstruktionsweise sieht vor, dass der Bohrer in seiner Drehachse ungefähr 1 cm Spiel hat. Für sehr große Bohr- und Meißelhämmer gibt es ein SDS-Max System. Solche Modelle sollten nur zum Einsatz kommen, wenn wirklich viel mit einem Bohrhammer gearbeitet werden muss. Die weit verbreiteten SDS-Plus-Bohrer haben wir für Sie verglichen:
3.3.2 Das Schnellspannsystem der Werkzeuge
Der Begriff des SDS-Systems bezeichnet Bohrerschaft-Systeme, die speziell für Bohrhämmer genutzt werden. Es sind Schnellspannsysteme, bei denen der Bohrer nur eingesteckt werden muss. Das Hantieren mit Bohrfutterschlüssel wie bei anderen Werkzeugen entfällt. Der Bohrerschaft ist mit speziellen Nuten versehen, die eine bessere Übertragung der Kraft gewährleisten.
Die Abkürzung SDS hat im Laufe der Zeit verschiedene Bezeichnungen von Bosch erhalten. Zunächst stand es für „Steck-Dreh-Sitz“. Später nutzte man die Bezeichnung „Spannen durch System“ und anschließend nannte Bosch es „Special Direct System“. Mittlerweile sind die Patente für SDS-Plus ausgelaufen und fast alle Hersteller nutzen das System von Bosch. Weiterentwicklungen dieses Systems sind nicht mehr auf dem Markt.
Allerdings gibt es verschiedene Schaftdurchmesser. Bohrer müssen für die speziellen Durchmesser separat erworben werden. Die Systeme sind untereinander nicht kombinierbar. An dieser Stelle sollen die verschiedenen SDS-Systeme kurz in einer Tabelle vorgestellt werden.
| SDS-System | Schaftdurchmesser | Charakterisierung |
| SDS-Max | 18 mm | Das SDS-Max-System wird von sehr schweren Bohrhämmern genutzt, die als professioneller Bohrhammer gekennzeichnet sind. Besonderheit ist hier, dass die Auflagefläche für die Drehmomentübertragung bei 160 Quadratmillimeter liegt. Dadurch wird besonders viel Energie auf das zu bohrende Material übertragen. |
| SDS-Top | 14 mm | Das SDS-Top System wurde von Bosch entwickelt. Es sollte vor allem bei kleineren Maschinen eine bessere Energieübertragung gewährleisten. Auf dem Markt konnte sich das System nicht durchsetzen, daher hat Bosch 2009 die Produktion eingestellt. |
| SDS-Plus | 10 mm | Es ist die erste entwickelte Variante eines solches Bohrsystems, die noch bei vielen Modellen heute der Standard ist. Seit 1975 gibt es das SDS-Plus-System. |
| SDS-Quick | 6,5 mm | Das SDS-Quick-System wurde 2013 neu von Bosch entwickelt und wird hauptsächlich bei den Akkubohrhämmern Bosch-Uneo und Bosch-Uneo Maxx verwendet. |
3.4 Akkubohrhammer
Mittlerweile gibt es von den meisten Marken wie Bosch, Makita, Hilti, Einhell und Kress auch Akkubohrhämmer. Stiftung Warentest hat in einer älteren Ausgabe alle möglichen Akkuschrauber, Akkuhämmer, Bohrmaschinen, Bohrhämmer und Schlagbohrmaschinen getestet.

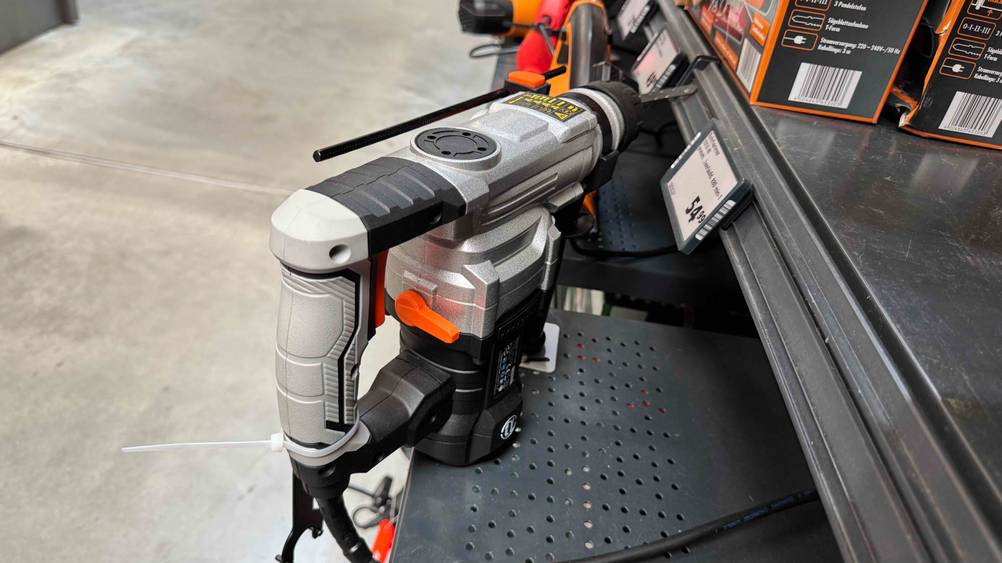

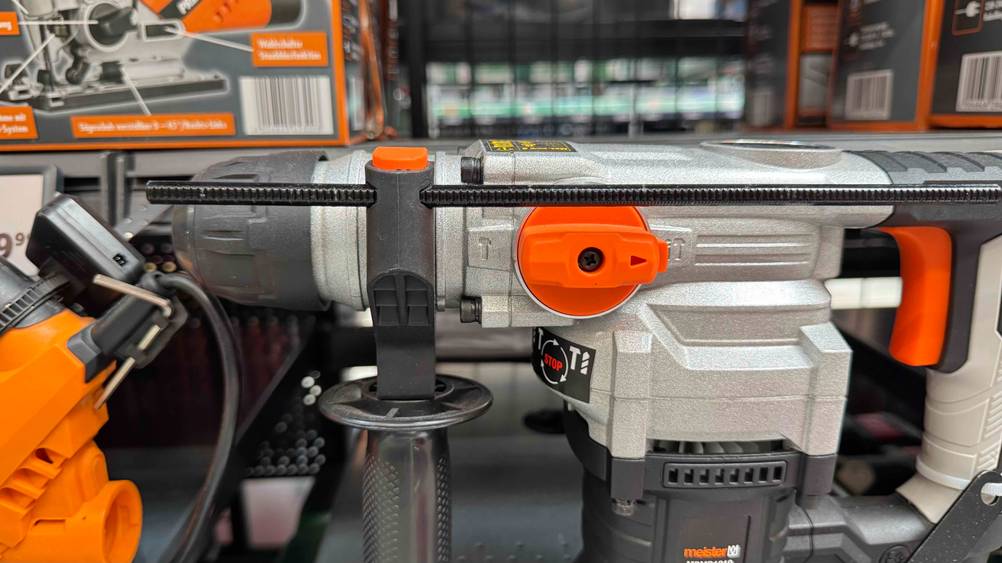

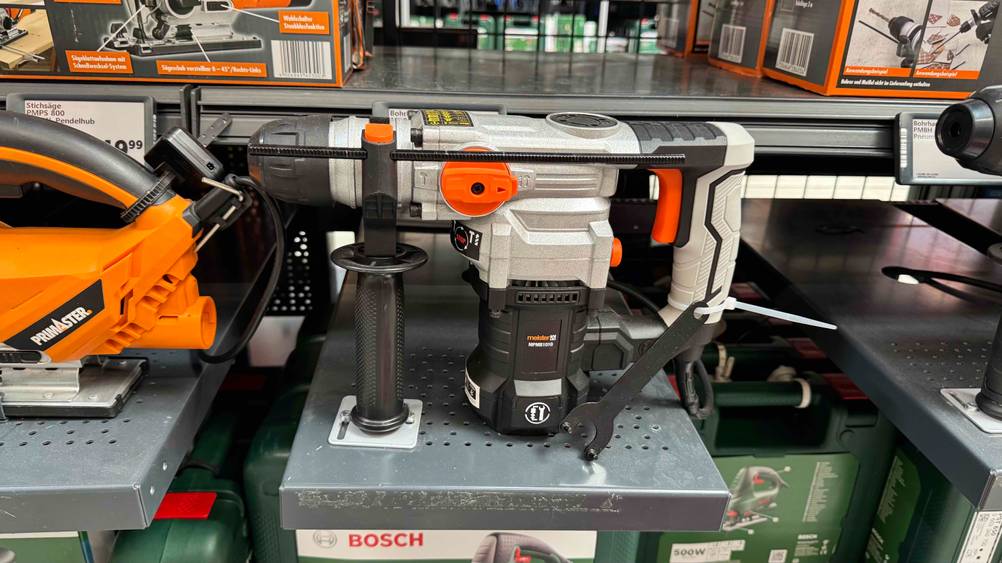

Der Meister-Bohrhammer MPMB1010 wird mit Tiefenanschlag und Spannschlüssel geliefert, wie wir feststellen. Beide lassen sich direkt am Gerät fixieren.
Guten Tag,
ich habe mir aufgrund eures Vergleichstests in dem der SBEV 1000-2 besser abschnitt als alle teureren Bohrhämmer für den Vergleichssieger entschieden. Leider musste ich jetzt entsetzt feststellen, dass dieser anders als bei Ihnen angegeben gar kein SDS Plus Bohrfutter besitzt. Das ist natürlich doppelt ärgerlich weil ich auch schon entsprechende Bohrer bestellt habe… Sollte korrigiert werden.
mit freundlichen Grüßen
Reinhard P.
Guten Tag Reinhard,
vielen Dank für Ihren Kommentar zu unserem Bohrhammer-Vergleich.
Wir bedauern die entstandene Unannehmlichkeit und bedanken uns sehr herzlich für Ihre wertvolle Anmerkung. Wir haben die entsprechende Änderung vorgenommen.
Viele liebe Grüße,
Vergleich.org
Wir brauchen einen Bohrhammer für sehr harten Beton. Was empfehlen Sie und bitte? Herzlichen Dank.
Hallo Familie Erich,
vielen Dank für Ihren Kommentar und das Interesse an unserem Bohrhammer-Vergleich.
Bitte beachten Sie in der Vergleichstabelle den Punkt „Maximale Schlagkraft”. Je höher der entsprechende Wert ist, desto geeigneter ist der Bohrhammer für besonders harten Beton.
Beste Grüße
Ihr Vergleich.org-Team
Guten Tag,

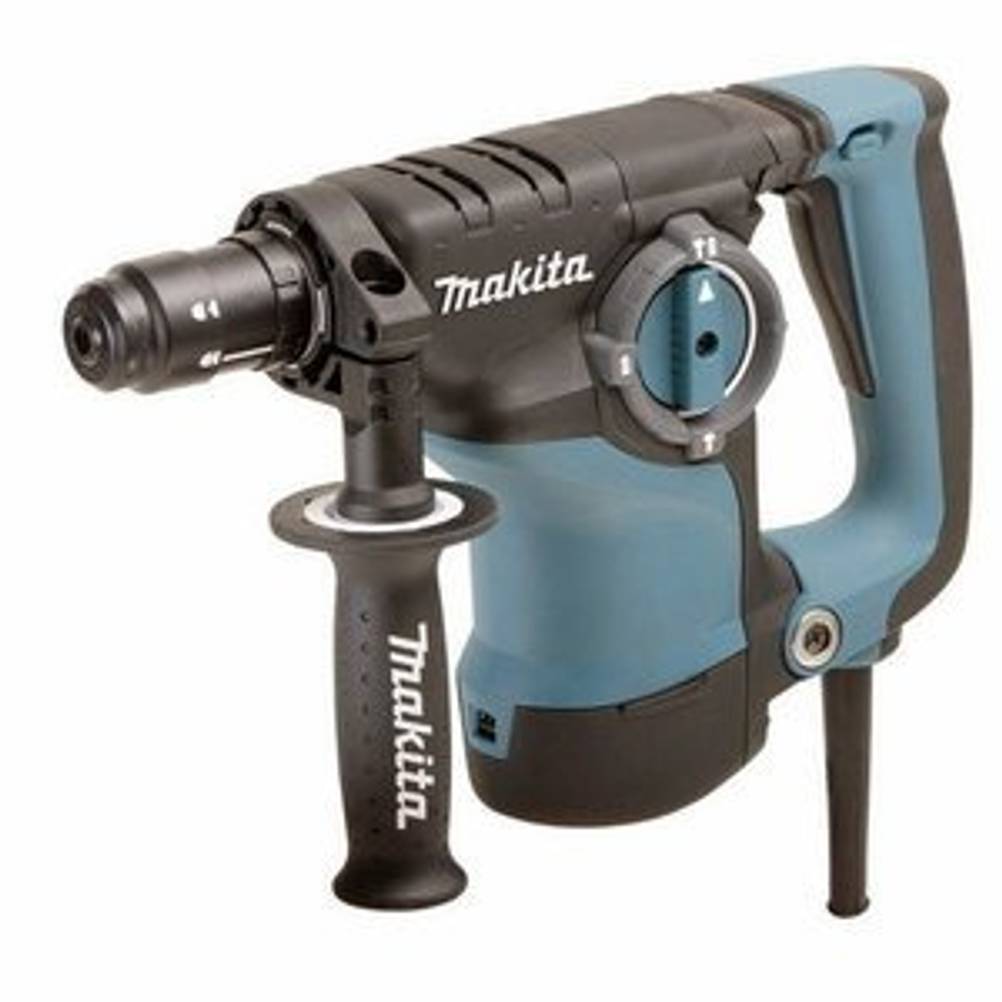

kommt die Makita HR2811FT wie gewohnt im MAKPAC mit Bohrfutter? Weil bei Ihnen im Vergleich nur „Koffer“ angegeben ist?
Danke
Lieber Leser,
vielen Dank für Ihren Kommentar zu unserem Bohrhammer-Vergleich.

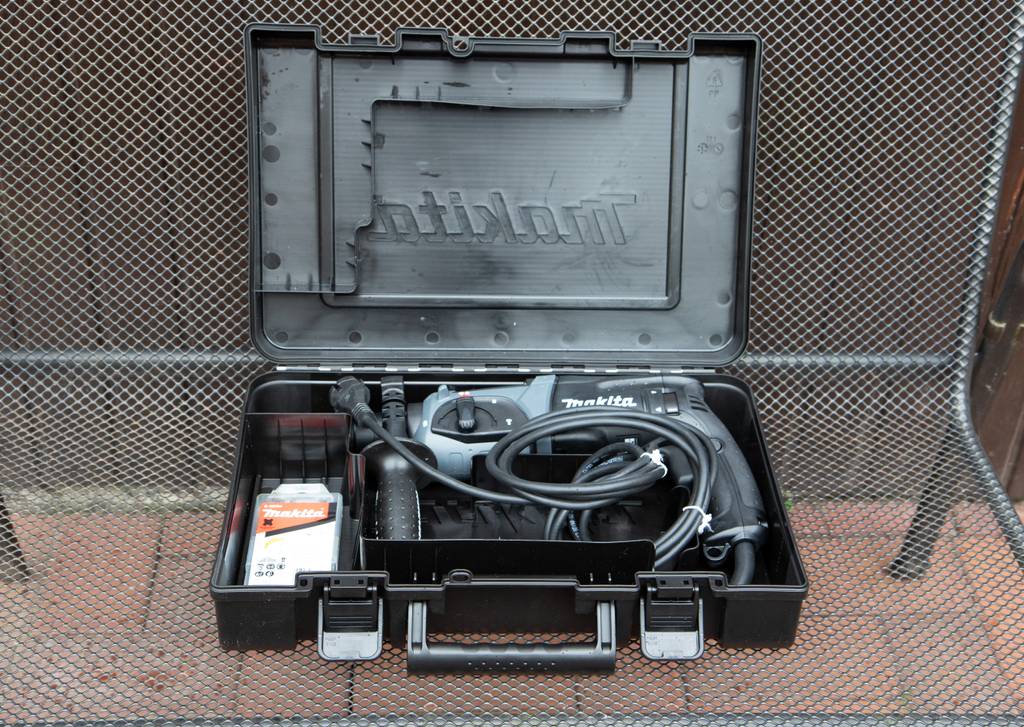

Ja, auch dieses Modell wird in dem von Makita verwendeten Koffersystem MAKPAC geliefert.
Wir wünschen Ihnen weiterhin viel Freude mit den Bohrhammern.
Beste Grüße
Ihr Vergleich.org Team

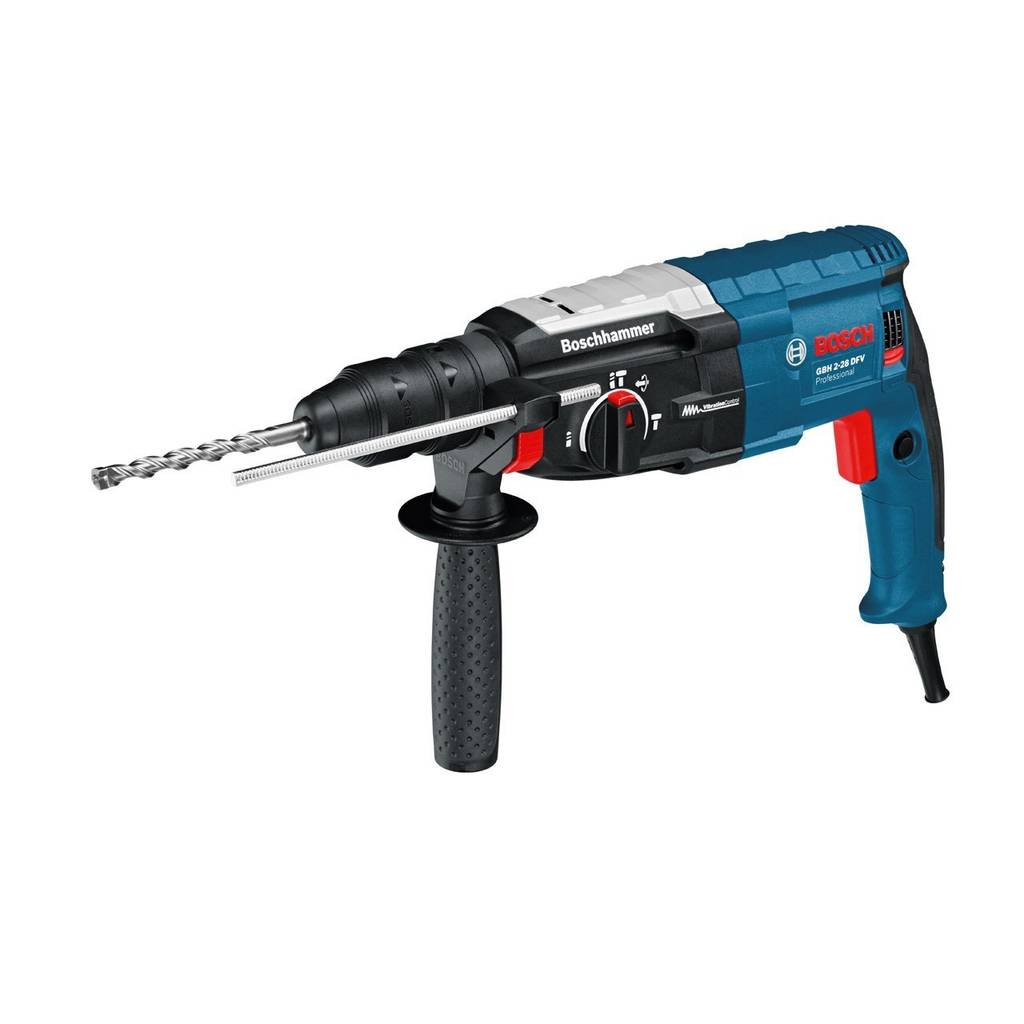

Ich glaube nicht, das der Bosch Bohrhammer GBH 2-28 DFV stolze 7 Kg auf die Waage bringt, eher sind es 3 Kg.
