LNB Vergleich 2020

1. HD-Fernsehen aus dem All: Was versteht man unter Satellitenrundfunk?

Seit der erste ASTRA-Kommunikationssatellit 1989 in Betrieb ging, ist Fernsehempfang aus dem Orbit aus den deutschen Haushalten nicht mehr wegzudenken: Fast jeder zweite Privathaushalt bezieht seine Fernsehbilder aus dem All. Von den 1419 die Erdumlaufbahn umkreisenden Satelliten wird mehr als jeder dritte für kommerzielle Zwecke genutzt. Technologien zur Integration von Satellitensignalen im Heimnetzwerk – wie Sat-over-IP – werden die Bedeutung der Funkverbindung in den nächsten Jahren noch steigern.

In Europa und speziell in Deutschland lassen sich Fernsehstationen von fünf Satelliten störungsfrei empfangen:

• Astra 1 (19,2° Ost) – die meisten unverschlüsselten privaten und öffentlich-rechtlichen Stationen, darüber hinaus aber auch verschiedene verschlüsselte Angebote
• Astra 2 (28,2° Ost) – für den Empfang von britischen, österreichischen, tschechischen und slowakischen Fernseh- und Radioprogrammen
• Eutelsat Hotbird (13,0° Ost)  –  deutschsprachige Musiksender und viele französische, italienische und polnische Fernseh- und Radiostationen verfügbar.
• Türksat (42,0 ° Ost) – ausschließlich türkischsprachige Radio- und Fernsehstationen
• Hispasat (30,0° West) – für spanisch- und portugiesischsprachige Radio- und Fernsehstationen

Alle Satelliten senden auf bestimmten Frequenzen im GHz-Bereich. Im analogen Zeitalter wurde dafür der Frequenzbereich 10,7–11,7 GHz (Low-Band) genutzt. Mit der Umstellung der Sendeanstalten auf Digital-TV wurde auch der höhere Frequenzbereich 11,7–12,75 GHz(High-Band) zur Übertragung von Fernsehsendern mobilisiert. Wichtig: Ältere Sat-Technik kann das High-Band nicht empfangen. Zwar werden seit der kompletten Abschaltung der analogen Fernsehübertragung auch sehr viele digitale Sender über das untere Frequenzband (Low-Band) übertragen, die volle Sendervielfalt bleibt Ihnen mit der alten Technik aber vorenthalten.

Unterschiedliche Frequenzen übertragen unterschiedliche Sender. Darüber hinaus bringt ein technischer Trick mehr Sendervielfalt: Gesteigert wird die Anzahl der übertragenen Sender durch Polarisation der Frequenzen. Dabei werden die von Satelliten ausgesendeten Schwingungen gerichtet und laufen als vertikale oder horizontale Wellen durch den Orbit. Folgende Einstellungen werden zwischen Sat-Receiver und LNBs kommuniziert:

• High-Band 11,70–12,75 GHz – Horizontale Polarisation
• High-Band 11,70–12,75 GHz – Vertikale Polarisation
• Low-Band 10,70–11,70 GHz – Horizontale Polarisation
• Low-Band 10,70–11,70 GHz – Vertikale Polarisation

Tipp: Ein Universal-LNB muss diese technischen Anforderungen erfüllen, um alle TV- und Radiostationen eines Satelliten empfangen zu können: Es muss horizontale und vertikale Signale aus dem Low- und High-Band empfangen können.

2. LNBs für alle Wetterlagen: Welche rauscharmen Signalumsetzer gibt es?

Ein kommerzieller Rundfunksatellit ist ca. 36.000 km von der Erdoberfläche entfernt. Die hier ankommenden Signale sind deshalb sehr schwach. Damit sie in Sat-Receivern zu einem hochaufgelösten TV-Bild weiterverarbeitet werden können, müssen sie zuerst in Form gebracht werden. Diese Aufgabe übernimmt der Low-Noise-Block (LNB).

Gebündelt werden die ankommenden Mikrowellen am Brennpunkt einer Parabolantenne – hier sitzt Ihr Universal-LNB. Als besonders sensible Antenne empfängt der kleine Kopf für Satellitenschüsseln die hochfrequenten Wellen über den sogenannten Feed oder Trichter und verstärkt sie. Der Feed hat einen 40 mm-Durchmesser und wird durch eine Abdeckung vor Staub und Regentropfen geschützt.

Letztlich fungiert ein LNB auch als Frequenzwandler: Eingehende Low- und High-Band-Frequenzen lassen sich sehr schlecht über koaxiale Antennenkabel übertragen, weshalb der rauscharme Signalumsetzer die hochfrequenten Eingangssignale transformiert. Die an der F-Buchse ausgegeben Signale nutzen ein Frequenzband zwischen 950–2150 MHz und eignen sich bestens für eine Kabelübertragung zum Satelliten-Receiver – auch Satellitenfernsehempfänger genannt.

Empfang, Verstärkung, Transformation hochfrequenter Signale: Im Gegensatz zur Fernsehschüssel für den Empfang digitaler Sender muss ein LNB sehr komplexe Aufgaben verrichten. Die Kommunikation mit dem Sat-Receiver spielt eine wichtige Rolle dabei. Einerseits versorgen die heute ausschließlich für Digitalfernsehen erhältlichen Geräte einen LNB mit Strom, andererseits übermitteln sie ihm über das Koaxialkabel wichtige Steuerinformationen. Denn wenn Sie einen bestimmten Sender sehen möchten, muss das LNB genau wissen, in welchem Frequenzband und mit welcher Polarisation die Fernseh- oder Radiostation gesendet wird. Alle LNBs im Vergleich beherrschen die Kommunikationsregeln.

Hauptunterscheidungsmerkmal aktueller Universal-LNBs ist die zulässige Anzahl an Teilnehmern. Wir listen Ihnen die verfügbaren Modelle in der folgenden Tabelle kurz auf:

Tipp: In unserem LNB Vergleich beschränken wir uns auf Universal-Quad-LNBs. Neben den Universal-LNBs existieren noch Sonderformen der rauscharmen Signalumsetzer, die wir Ihnen in Abschnitt 4 genauer vorstellen.

3. Wie wählt man das passende Universal-LNB?

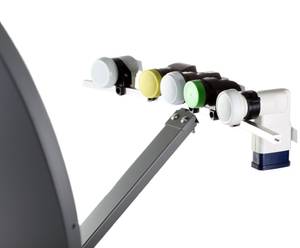

Sat-Schüssel mit Multifeed-Halterung zur simultanen Ausrichtung auf mehrere Satelliten.

Fernsehempfang mit Satellitenschüssel hat seine Tücken, denn das Durchschleifen der Signale von Receiver zu Receiver funktioniert nicht wie beim terrestrischen- oder Kabelempfang. Ein LNB-Kabel dient nicht nur zur Übertragung der TV-Signale vom LNB zum Receiver, sondern auch für Übertragung von Steuersignalen vom Receiver zum LNB.

Genau hier haben Durchschleiflösungen den entscheidenden Nachteil: Nur ein Empfangsteil kann mit einem LNB-Anschluss kommunizieren. Schleifen Sie das Signal mit einem konventionellen Sat- oder Antennenverteiler durch zum zweiten oder dritten Receiver, kann dieser nur die Fernsehstationen empfangen, die in der vom ersten Receiver angeforderten Einstellung verfügbar sind.

Ganz praktisch: Schauen Sie im Wohnzimmer Pro Sieben in HD, so kann ein zweiter Receiver kein 3 Sat empfangen. Pro Sieben HD wird im High-Band mit horizontaler Polarisation gesendet, 3 Sat hingegen im Low-Band mit vertikaler Position. Eine komplette Übersicht über die Senderverteilung in den vier Satblöcken von Astra 19,2° Ost finden Sie hier.

Bei Breitband-Kabelfernsehen gibt es diese Probleme mit der Loop Through Funktion nicht: Sie können das Kabelsignal an beliebig viele weitere Fernseher oder Kabelreceiver verteilen und jeder hat prompt Zugriff auf das gesamte Senderangebot (gleiches gilt für DVB-T und DVB-T2).

Die Auswahl geeigneter LNB-Typen für Sat-Anlagen hängt vordergründig von der Anzahl der Satellitenrundfunkempfänger ab. Darüber hinaus: Auch das Rauschmaß und die Verstärkungsleistung entscheiden über die Empfangsqualität. Hier unterscheiden sich die besten Universal-LNBs nur unwesentlich von Modellen mittlerer Qualität. Von extrem günstigen Geräten raten wir Ihnen aber dringend ab. Oft sind die Geräte nur unzureichend gegen Wind und Wetter geschützt und überzeugen nicht mit hohen Qualitätsstandards hinsichtlich der verarbeiteten Materialien.

Problematisch ist die hohe Ausfallquote der Bil­lig­hei­mer: Ersparen Sie sich ein häufiges Auf-das-Dach-Klettern und kaufen Sie besser gleich ein Modell der etablierten Marken:

• Fuba
• Humax
• Inverto
• KATHREIN
• renkforce
• Schwaiger
• Smart
• STRONG
• TechniSat

Gut geschützt vor jeder Witterung: Die allermeisten LNBs verfügen über ein robustes Wetterschutzgehäuse. Im Idealfall lassen sich auch die Anschlüsse der Kabel mit einer LNB-Abdeckung licht- und spritzwassergeschützt verbergen. Gegen Korrosion der Anschlüsse haben viele Hersteller ein probates Mittel: Gold! Vergoldete Anschlüsse widerstehen der Reaktion mit Wasser und Luft und erhalten Ihre perfekten elektrischen Leitfähigkeiten auch über Jahre hinweg. Wetterfeste Gehäuse und vergoldete Anschlüsse schützen Sie vor einem schnellen LNB-Defekt.

Für den Empfang eines Satelliten – wie beispielsweise ASTRA 1 – und dem direkten Anschluss vom maximal 8 Teilnehmern eigenen sich Universal-LNBs hervorragend. Ein Quad-LNB mit 4 Ausgängen oder ein Octo-LNB mit 8 Ausgängen bieten Familien genügend Anschlussmöglichkeiten ans digitale Satellitenfernsehen. Die Premium-Disziplin einer Satellitenanlage – die Mehrfamilienhaus-Versorgung – bedarf aber anderer Techniken. Hierfür sind auch spezielle LNBs notwendig. Im folgenden Abschnitt erläutern wir Ihnen die Feinheiten komplexerer Einsatzszenarien.

4. Alle unter einem Dach – Hausversorgung mit speziellen LNBs einfach gestalten

Für die Versorgung mehrerer Haushalte in einem mehrstöckigen Haus reichen die max. 8 Anschlüsse eines Universal-LNBs nicht aus. Zusätzlich problematisch: Eine lange Kabelverbindung mindert die Signal- und somit die Bildqualität. Abhilfe schaffen hier Satblock-Verteilungen.

Konventionelle Universal-LNBs besitzen einen integrierten Multischalter. Dieser sorgt für die Umsetzung der vom Sat-Receiver empfangenen Steuersignale. Sogenannte Quattro-LNBs verzichten auf einen integrierten Multischalter. Stattdessen geben Sie alle vier Sat-Ebenen (auch als Zwischen-Frequenz- bzw. ZF-Ebenen bezeichnet) über separate Anschlüsse aus, benötigen aber zum Betrieb einen externen Multischalter:

Quattro-LNB	Multischalter
Gut zu sehen: Die einzelnen Sat-Ebenen sind beim Quattro-LNB beschriftet: L/H – Low-Band/horizontal H/H – High-Band/horizontal L/V – Low-Band/vertikal H/V – High-Band/vertikal	Die Kombination entscheidet: Im Bild ein 5/12-Multischalter. Ziffer 5: 4 Eingänge für die Sat-Ebenen und 1 Eingang für terrestrische Signale Ziffer 12: Gesamtanzahl anschließbarer Teilnehmer
Nicht verwechseln: Auch ein Universal-Quad-LNB besitzt vier Anschlüsse. Allerdings lassen sich dort wegen des eingebauten Multischalters vier Teilnehmer direkt anschließen. Zur besseren Abgrenzung wird ein Quad-LNB auch als Quattro-Switch-LNB bezeichnet. Ein Quattro-LNB (ohne Switch) braucht immer einen zusätzlichen Multischalter.	Mit einem Multischalter lassen sich bis zu 60 Teilnehmer (5/60) mit Rundfunkstationen versorgen. Auch eine Reihenschaltung mehrerer Switches für weitere Teilnehmer lässt sich problemlos realisieren. Kurzum: Mehr Flexibilität geht nicht!

Oben: Ein Dämpfungsglied zur Abschwächung zu starker Signale. Unten: Ein Verstärker zur Erhöhung schwacher Eingangssignale.

Eine Kombination aus Quattro-LNB und Multischalter bietet ein Höchstmaß an Flexibilität und ermöglicht auch die Integration einer terrestrischen Hausantenne. Damit lassen sich dann auch UKW- oder DAB+-Radiostationen in bester Qualität empfangen – ganz ohne lästige Zimmerantenne!

Die Empfangsleistung kann jedoch aufgrund der verschiedenen Kabellängen zwischen den Haushalten variieren: Zu schwache oder zu starke Empfangsleistung ist problematisch: Die Bildqualität leidet in beiden Fällen.

Abhilfe schaffen hier Verstärker- oder Dämpfungsglieder. Sie korrigieren die Signalstärke und ermöglichen so auch in den vom Multischalter entlegensten Wohneinheiten beste Bildqualität. Die Vor- und Nachteile des Einsatzes einer Quattro-LNB/Multischalter-Kombination gegenüber Universal-LNBs im Überblick:

Tipp: Eine noch sehr junge Technologie für die Sat-Hausverteilung wird als Unicable bezeichnet. Sie ermöglicht das mit Universal-LNBs nicht realisierbare Durchschleifen von Satellitentransponder-Empfangssignalen. Für Unicable brauchen Sie einen geeigneten Sat-Receiver mit Unicable-Multischalter. Alternativ gibt es auch Unicable-LNBs mit integrierten Multiswitch. In folgendem Video erfahren Sie alles Wissenswerte über die neue Technik und wie Sie einen Multischalter mit Unicable-LNB einstellen müssen.

5. Mehrere Satelliten gleichzeitig empfangen – Multifeed-Anlagen machen's möglich

Zwei Universal-Single-LNB empfangen unterschiedliche Satellitensignale – der DiSEqC-Schalter vermittelt an einen Sat-Receiver.

Gerade für den Empfang internationaler Rundfunkstationen bietet der beliebte ASTRA-Satellit nur ein begrenztes Senderangebot. Um eine gewisse internationale Sendervielfalt in die eigenen vier Wände zu bringen, bieten sich sogenannte schielende Anlagen an. Dabei werden zwei LNBs mithilfe einer Mulitfeed-Halterung dicht aneinander angeordnet, jedoch mit leicht versetzten Ausrichtungswinkel.

Diese Multifeed-Anlagen ermöglichen den simultanen Empfang mehrerer Satelliten-Transponder ohne Neuausrichtung der Parabolantenne. Sie sind ein Kompromiss für jeweils einzelne Schüsseln oder durch Elektromotoren drehbare Anlagen. Die jeweils gleichzeitig empfangbaren Satelliten unterscheiden sich je nach Wohnort. Mit der Ausrichtung auf mehr als zwei Satelliten sollte auch die Größe der Parabolantenne steigen: 100–125 cm Schüssel-Durchmesser sind nicht unüblich.

Ähnlich wie bei der Umschaltung der einzelnen ZF-Ebenen wird auch der jeweils gewünschte Satellit über ein Steuersignal des Receivers eingestellt. Sie müssen nichts am LNB einstellen, jedoch brauchen Sie im einen DiSEqC-Schalter (Digital Satellite Equipment Control). Darüber hinaus muss auch Ihr Sat-Receiver die neue Umschalttechnik für die Ansteuerung mehrerer Satelliten beherrschen. DiSEqC-Schalter gibt in zwei Varianten: Als Stand-Alone-Gerät für den Anschluss an Universal-LNBs, oder bereits in einem Multischalter integriert.

Tipp: Wenn Sie mehrere Satelliten-Transponder gleichzeitig empfangen möchten, achten Sie auf DiSEqC-Kompatiblität. Kaufen Sie sich bestenfalls gleich einen Multischalter mit DiSEqC-Unterstützung und Anschlüssen für mehrere LNBs. Universal-LNBs benötigen einen separaten DiSEqC-Schalter.

9/4-Multiswitch mit integrierten DiSEqC-Schalter: Oben 8 Eingänge für 2 Quattro-LNBs und 1 Anschluss für terrestrische Signale; unten: vier Teilnehmerausgänge.

6. Fragen und Antworten rund um das Thema LNB

6.1. Wie funktioniert ein Universal-LNB

Ein auch als rauscharmer Signalumsetzer bezeichneter LNB erfüllt drei Aufgaben: Seine sensible Antenne empfängt die feinen Frequenzen aus dem Ku-Band des elektromagnetischen Spektrums und selektiert diese nach Ihrer ZF-Ebene (High-Band, Low-Band, vertikal, horizontal). Es verstärkt die schwachen Signale und transformiert die ankommenden, sehr hohen Frequenzen. Letztlich kommuniziert der digitale Kopf für Satellitenschüsseln mit dem Sat-Receiver über von diesem ausgesandte Steuersignale.

6.2. Verschiedene LNB-Typen – welche gibt es?

2 in 1: Ein Monoblock eignet sich für den Empfang von zwei dicht angrenzenden Satelliten: Bspw. ASTRA 19,2° Ost und Hotbird 13,0° Ost.

Grob lassen sich LNBs in drei Kategorien einteilen. Universal-LNBs verfügen über einen integrierten Multischalter und ermöglichen den direkten Anschluss der Receiver. Je nach Untertyp – Single-, Twin-, Quad- oder Octo-LNB – können bis zu acht Teilnehmer angeschlossen werden.

Weiterhin gibt es das Quattro-LNB. Es gibt die einzelnen ZF-Ebenen an einen externen Multischalter aus. Vorteil hier: Sie können beliebig viele Teilnehmer mit Satellitensendern versorgen. Die Gesamtanzahl anschließbarer Teilnehmer ist dann von der Anschlussvielfalt des Multischalters abhängig.

Letztlich existieren sogenannte Unicable-LNBs. Sie eignen sich als Alternative zur Satblock-Verteilung für die Mehrfamilienhaus-Versorgung. Die Einkabellösung erlaubt ein Durchschleifen des Sat-Signals von Receiver zu Receiver.

6.3. Hat die Stiftung Warentest einen LNB-Test durchgeführt?

In der Ausgabe 08/2016 hat die Stiftung Warentest einen Test mit fünf Unicable-LNBs. Auch hier überzeugten die etablierten Marken. Die Tester attestierten den Einkabel-LNBs gute Leistungen und machten ebenfalls darauf aufmerksam: Nennenswerte technische Unterschiede zwischen den Geräten sind kaum zu konstatieren.
