Das Wichtigste in Kürze
  • Ein Phasenkoppler sorgt dafür, dass Powerline-Signale über alle drei Phasen eines Stromnetzes hinweg übertragen werden können.
  • Vor allem in Häusern mit Drehstromanschluss ist er wichtig, um eine stabile Verbindung zwischen entfernten Steckdosen herzustellen.
  • Unterschieden werden passive, aktive und kombinierte Phasenkoppler für diverse Einsätze mit Zusatzfunktionen (z. B. Überspannungsschutz).

Phasenkoppler-Test: Zwei behandschuhte Hände halten ein Gerät an einem Verteilerkasten an zwei Phasen.
In Gebäuden mit schwankender WLAN-Abdeckung oder baulich bedingten Funklücken kann ein Phasenkoppler eine sinnvolle Ergänzung oder Alternative zu Repeatern und Mesh-Systemen darstellen. Er ermöglicht die stabile Verteilung von Datensignalen über das Stromnetz – auch dann, wenn unterschiedliche Stromphasen genutzt werden.

In diesem Ratgeber unseres Phasenkoppler-Vergleichs zeigen wir, wann sich der Einsatz eines Phasenkopplers lohnt und worauf Sie bei Auswahl, Anschluss und Kompatibilität achten sollten. Die Unterschiede zwischen passiven, aktiven und kombinierten Geräten sind ebenso relevant wie die Frequenzbereiche und Montagemöglichkeiten im Verteilerkasten. Darüber hinaus beantworten wir am Ende Fragen, wie sie uns im Umfeld von Phasenkoppler-Tests immer wieder begegnen.

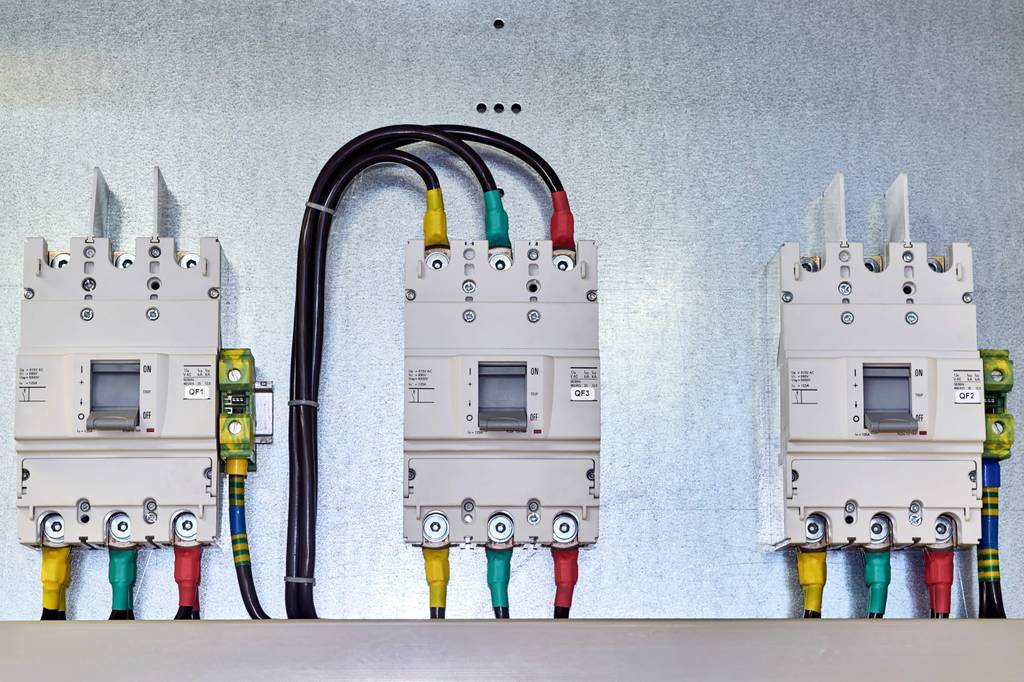

Phasenkoppler im Test: Sicherungen, Stromkreise u. Ä. mit Schaltern

Ein korrekt installierter Phasenkoppler hat keinen Einfluss auf die elektrische Absicherung einzelner Stromkreise. Die Sicherungsautomaten (LS-Schalter) schützen weiterhin jeden Außenleiter (L1, L2, L3) getrennt gegen Überlast und Kurzschluss.

1. Wann braucht man einen Phasenkoppler?

Wie funktioniert ein Phasenkoppler?

Ein Phasenkoppler verbindet die drei Außenleiter (L1, L2, L3) eines Drehstromnetzes für hochfrequente Signale, wie sie bei Powerline-Adaptern verwendet werden. Diese Signale können ohne Kopplung nur auf der jeweils eigenen Phase übertragen werden. Der Phasenkoppler sorgt dafür, dass sie über alle Phasen hinweg weitergeleitet werden – unabhängig davon, an welcher Steckdose im Haus ein Adapter angeschlossen ist. Passiv geschieht das meist über einen Kondensator, aktiv über Verstärkertechnik mit höherer Reichweite.

Ein Phasenkoppler wird überall dort benötigt, wo Powerline-Signale nicht über alle drei Phasen eines Stromnetzes hinweg übertragen werden können. Das betrifft insbesondere Ein- oder Mehrfamilienhäuser mit Drehstromversorgung, bei denen Steckdosen in verschiedenen Räumen an unterschiedlichen Außenleitern (L1, L2, L3) hängen.

Ohne Kopplung der Phasen bleibt ein Großteil der möglichen Bandbreite ungenutzt – insbesondere dann, wenn das WLAN-Signal schwach ist oder eine kabelgebundene Verbindung nicht realisierbar erscheint.

Typische Einsatzsituationen für einen Phasenkoppler:

  • Altbauten mit getrennter Phasenverteilung, in denen Steckdosen in verschiedenen Etagen nicht auf derselben Phase liegen
  • Mehrfamilienhäuser mit unübersichtlicher Zählerstruktur oder dezentralen Unterverteilungen
  • Balkonkraftwerke, deren Wechselrichter auf einer anderen Phase einspeisen als der Router, der das Monitoring-Signal empfängt.
  • Außenliegende Gebäude wie Garagen, Nebengebäude oder Gartenhäuser mit separater Zuleitung

Besonders typisch ist das Beispiel Balkonkraftwerk: Ein Phasenkoppler stellt sicher, dass Einspeisung und Datenübertragung auch dann funktionieren, wenn der Wechselrichter auf einer anderen Phase liegt – ein Balkonkraftwerk-Phasenkoppler ist hier oft die einzige Lösung.

Auch wenn moderne Powerline-Adapter über hohe Übertragungsraten verfügen, hilft ein Phasenkoppler dabei, das volle Potenzial auszuschöpfen – vor allem in Haushalten mit HomePlug-AV2-Adaptern oder bei Streaming in mehrere Räume.

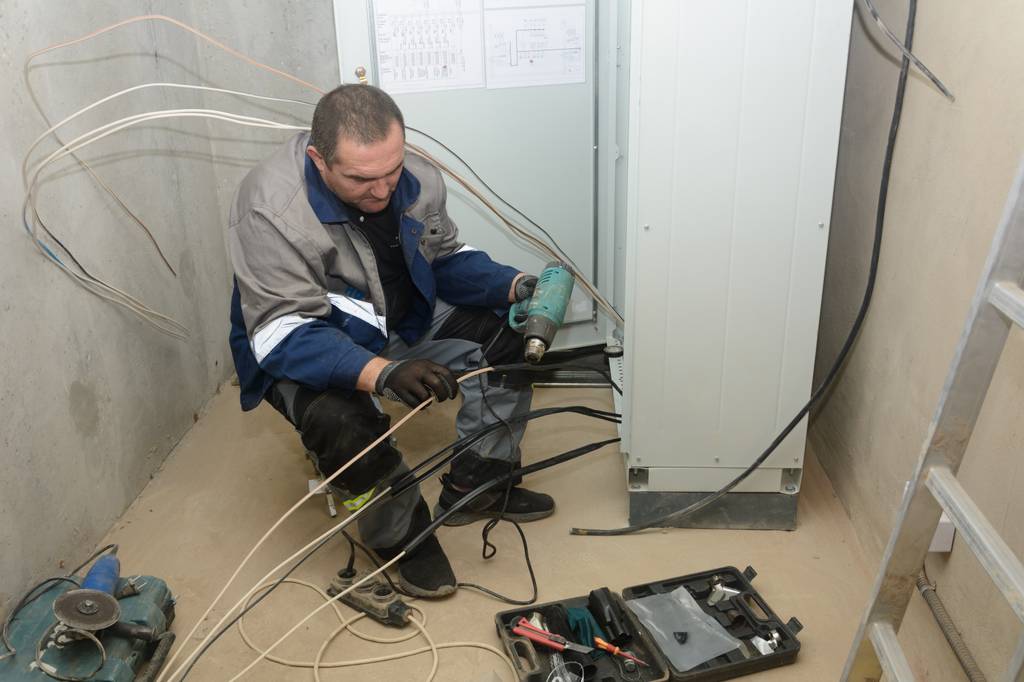

Phasenkoppler im Test: Ein Mann arbeitet sitzend in einem Neubaru an einem Installationskasten. Er erhitzt gerade einen Schrumpfschlauch.

Bei einem Neubau kann ein Phasenkoppler direkt zu Beginn der Elektroinstallation vorgesehen werden.

2. Welche Arten gibt es laut Phasenkoppler-Tests?

Je nach Einsatzbereich stehen verschiedene Bauformen zur Verfügung. Die folgenden drei Grundtypen unterscheiden sich in Wirkungsweise, Ausstattung und Preis, wie auch diverse Phasenkoppler-Tests bestätigen.

Typ Eigenschaften
Passiver Phasenkoppler
  • + arbeitet mit einfachem Phasenkoppler-Kondensator zur Signalübertragung
  • + keine Stromversorgung erforderlich, völlig wartungsfrei
  • - keine Signalverstärkung, eingeschränkte Frequenzbereiche
  • - nicht mit allen Powerline-Adaptern kompatibel
Aktiver Phasenkoppler
  • + verstärkt Powerline-Signale aktiv zwischen den Phasen
  • + geeignet für große Entfernungen und HomePlug-AV2-Systeme
  • - benötigt Stromanschluss und mehr Platz
Kombigerät mit Filter & Schutz
  • + zusätzlich mit Netzfilter oder Überspannungsschutz ausgestattet
  • + reduziert Störeinflüsse durch Schaltnetzteile oder LED-Treiber
  • + oft als Hutschienen-Gerät für den Verteilerkasten erhältlich
  • - höhere Anschaffungskosten
  • geeignet, wenn Sie den besten Phasenkoppler für komplexe Stromnetze suchen

Welcher als bester Phasenkoppler gilt, hängt dabei stark vom Einsatzzweck ab. In Netzwerken mit hoher Datenlast lohnen sich Geräte mit aktiver Verstärkung und Störschutz.

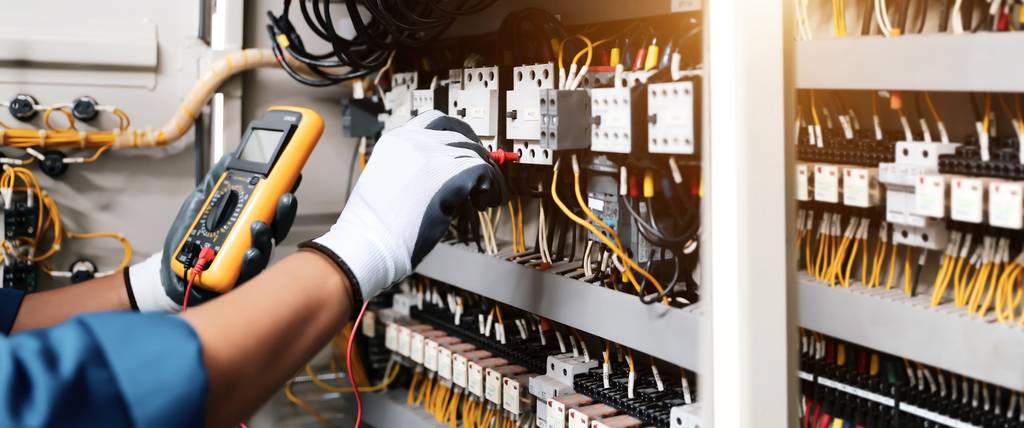

Phasenkoppler im Test: Eine Elektro-Fachkraft mit Handschuhen und Prüfgerät vor einem Netzwerkkasten

Arbeiten am Zählerschrank sind schon aus rechtlichen Gründen eingetragenen Fachbetrieben vorbehalten, die auch die Installation eines Phasenkopplers übernehmen.

3. Wie wichtig ist die Kompatibilität mit Powerline-Adaptern?

Ein Phasenkoppler dient dazu, das Datensignal eines Powerline-Adapters über alle drei Phasen des Stromnetzes hinweg verfügbar zu machen. Damit das gelingt, muss das Gerät mit dem genutzten Übertragungsstandard kompatibel sein. Besonders relevant ist das bei Adaptern nach dem verbreiteten HomePlug-AV2-Standard, die im Gigabit-Bereich arbeiten und höhere Bandbreiten über größere Entfernungen übertragen.

Ein Phasenkoppler für Powerline sollte in solchen Fällen nicht nur den nötigen Frequenzbereich abdecken, sondern auch möglichst verlustarm arbeiten. Je nach Adaptertyp reicht ein passiver Koppler aus – bei höheren Datenraten oder langen Leitungswegen empfiehlt sich jedoch ein aktiver PowerLAN-Phasenkoppler, der das Signal zwischen den Phasen verstärkt.

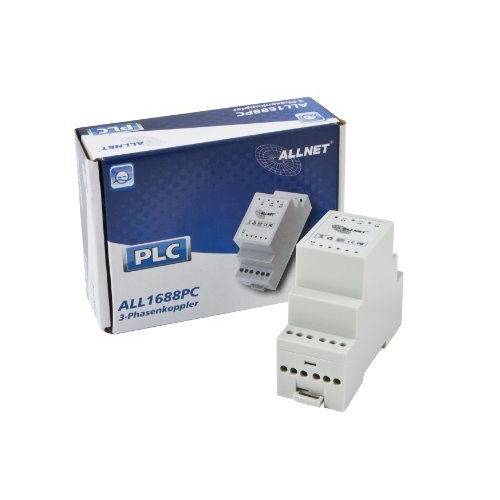

Bekannte Marken wie Fritz (AVM), Kemo oder Devolo geben in ihren Datenblättern an, welche Kopplungstechniken unterstützt werden – etwa bei Kombination mit HomePlug-AV2-Adaptern oder Dualband-WLAN-Systemen. Auch Hersteller wie Allnet bieten Phasenkoppler an, die speziell auf die eigenen Powerline-Produkte abgestimmt sind und dabei moderne HomePlug-Standards unterstützen.

Wichtig ist in jedem Fall, dass das Gerät mit Ihrem Stromnetztyp und der verwendeten Adaptergeneration technisch harmoniert. Im Zweifel lohnt ein Blick in die aktuellen Produktdatenblätter.

Tipp: Wenn Sie einen Powerlan-Phasenkoppler nachrüsten, achten Sie darauf, dass dieser für den Frequenzbereich Ihrer Powerline-Adapter geeignet ist – besonders bei AV2-Geräten mit MIMO-Technik.

Phasenkoppler im Test: Ein Laptop wird an der Steckdose geladen.

Wird der Laptop in das Stromnetz mit Phasenkoppler gesteckt ist das nicht gleichzeitig eine LAN-Verbindung. Das WLAN wird vielmehr über einen Powerline-Adapter zur Verfügung gestellt, der irgendwo in Funkreichweite eingesteckt ist.

4. Welchen Spannungsbereich und welche Frequenzunterstützung muss ein Phasenkoppler aushalten?

Ist ein Phasenkoppler bei dLAN-Adaptern erforderlich?

dLAN-Adaptern gelingt die Datenübertragung über das Stromnetz nur innerhalb derselben Phase. Sobald Sender und Empfänger an unterschiedlichen Außenleitern angeschlossen sind, muss ein Phasenkoppler zum Einsatz kommen – auch bei älteren dLAN-Standards mit geringerer Datenrate. Das gilt unabhängig davon, ob ein passiver oder aktiver Koppler gewählt wird. Ohne Phasenkoppler bleibt die dLAN-Adapter-Verbindung sonst instabil oder bricht vollständig ab.

Die meisten Phasenkoppler sind für den Einsatz in typischen Haushaltsnetzen mit 230/400 Volt ausgelegt. Entscheidend ist, dass das Gerät sowohl die Netzfrequenz von 50 Hz als auch die Hochfrequenzsignale der Powerline-Technik verlustarm überträgt. Diese liegen – je nach Standard – im Bereich von etwa 2 bis 86 MHz. Für moderne Adapter mit HomePlug-AV2-Technik sind Phasenkoppler mit hoher Bandbreitenkompatibilität erforderlich.

Darüber hinaus muss der Phasenkoppler-Anschluss fachgerecht zwischen den drei Phasen des Verteilers erfolgen. Nur so ist eine wirksame Signalverteilung auf alle Leitungen gewährleistet. Achten Sie darauf, dass der Phasenkoppler für 3 Phasen ausgelegt ist und den Schutzanforderungen in Zählerschränken entspricht – etwa durch isolierte Klemmen oder Berührungsschutz. Viele einfache Modelle nutzen dafür einen kapazitiven Aufbau mit einem sogenannten Phasenkoppler-Kondensator, der Signale im Hochfrequenzbereich koppelt, ohne die Netzspannung zu beeinflussen.

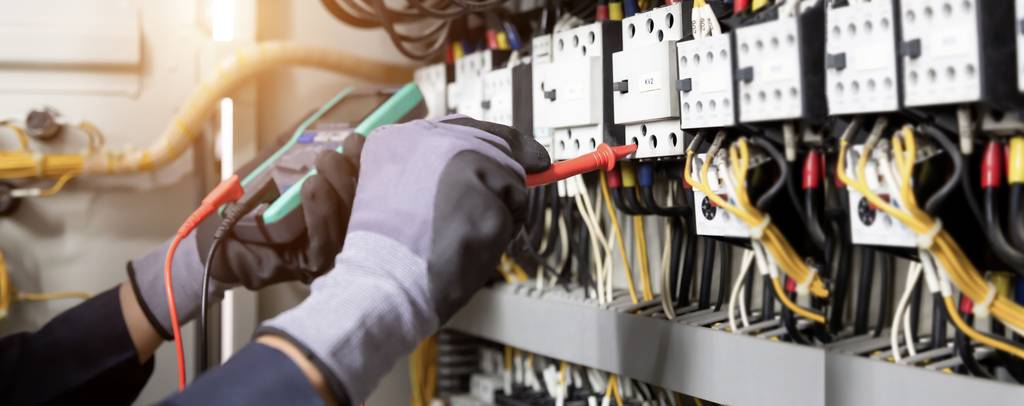

Phasenkoppler im Test: Zwei behandschuhte Hände mit Prüfgerät agieren am Zählerschrank.

Fachleute haben auch passende Prüfgeräte (z. B. Netzwerktester), mit denen sich Installationen wie Phasenkoppler überprüft werden können.

5. Welche Montage-Möglichkeiten gibt es?

Ein Phasenkoppler wird in der Regel fest in den Stromkreis integriert – üblicherweise im Sicherungskasten oder in einem Unterverteiler. Der Einbau eines Phasenkopplers sollte grundsätzlich von einer Elektrofachkraft vorgenommen werden, da dabei auf allen drei Phasen gearbeitet wird. Außerdem ist ein solcher Einbau ohnehin nur eingetragenen Fachbetrieben erlaubt laut NAV (Niederspannungsanschlussverordnung).

Wo muss ein Phasenkoppler eingebaut werden? Der geeignete Ort für die Installation ist der zentrale Hausverteiler, möglichst in der Nähe des Zählers. Dort lassen sich die Außenleiter L1, L2 und L3 direkt anschließen. Viele Modelle sind für die Hutschienenmontage ausgelegt und benötigen nur wenig Platz. Alternativ gibt es kompakte Varianten für Unterputzdosen oder spezielle Installationsgehäuse.

Bei der Entscheidung, ob Sie einen Phasenkoppler installieren, spielen neben der Kompatibilität auch bauliche Gegebenheiten eine Rolle – etwa ob der Verteiler ausreichend Raum bietet oder ein zusätzlicher Leitungsschutz notwendig wird.

Phasenkoppler im Test: Eine Person in hellblauem Pullover steckt einen Stecker in eine Mehrfachsteckdose, die auf einem Schreibtisch vor einem Laptop steht.

Ein Phasenkoppler sorgt dafür, dass Daten im Stromnetz übertragen werden. Wer aber einen LAN-Anschluss haben möchte, muss einen Powerline-Adapter mit LAN-Buchse wählen.

6. FAQ – Häufig gestellte Fragen zum Thema

Zum Abschluss unseres Phasenkoppler-Vergleichs beantworten wir häufige Fragen aus dem Umfeld aktueller Phasenkoppler-Tests – mit Fokus auf Einbau, Anwendung und mögliche Wechselwirkungen im Stromnetz.

6.1. Wie wird ein Phasenkoppler installiert?

Ein Phasenkoppler wird fest verdrahtet und zwischen die drei Außenleiter (L1, L2, L3) im Sicherungskasten geschaltet. Der Anschluss erfolgt in der Regel auf einer Hutschiene direkt neben dem Leitungsschutz. Der Schaltplan ist meist direkt am Gerät oder in der Anleitung angegeben.

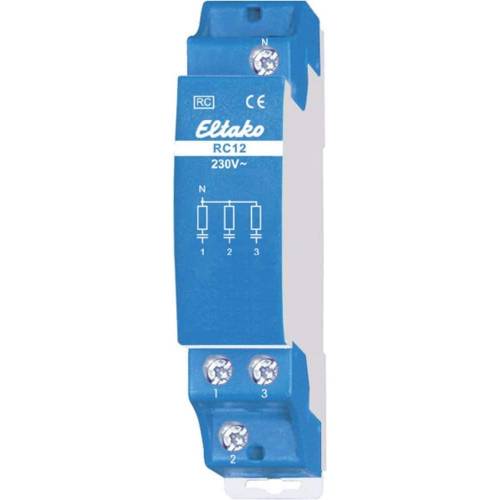

Ein Blick in den Phasenkoppler-Schaltplan hilft, die Position der Klemmen für L1, L2 und L3 sowie die Einbaurichtung eindeutig zu erkennen. Geräte von Herstellern wie Eltako oder Busch-Jaeger lassen sich mit handelsüblichem Werkzeug und wenigen Handgriffen montieren – sofern eine Elektrofachkraft mit dem Aufbau des Stromnetzes vertraut ist.

» Mehr Informationen

6.2. Was kostet ein Phasenkoppler?

Je nach Ausführung kostet ein passiver Phasenkoppler etwa 20 bis 40 Euro. Aktive Modelle mit Filterfunktion oder Kombigeräte für die Unterverteilung liegen meist zwischen 50 und 120 Euro.

» Mehr Informationen

6.3. Beeinträchtigt ein Phasenkoppler andere Stromverbraucher?

In der Regel nicht. Ein korrekt eingebauter Phasenkoppler beeinflusst keine Haushaltsgeräte, Schalter oder Lichtinstallationen. In seltenen Fällen kann es bei älteren Funksteckdosen oder schlecht entstörten Adaptern zu Signalüberlagerungen kommen. Ein Gerät mit integriertem Netzfilter hilft, solche Effekte zu vermeiden.

» Mehr Informationen

6.4. Phasenkoppler einbauen lassen – Kosten?

Für den professionellen Einbau eines Phasenkopplers durch eine Elektrofachkraft sollten Sie mit 80 bis 150 Euro rechnen – abhängig von der Region, der Verfügbarkeit freier Hutschienenplätze und dem Aufwand für die Verdrahtung. In Mehrfamilienhäusern mit zentralem Zählerkasten kann es notwendig sein, den Kabelverlauf vorher zu prüfen oder Rücksprache mit dem Netzbetreiber zu halten. In solchen Fällen lohnt es sich, mehrere Angebote einzuholen.

Tipp: Nutzen Sie Powerline-Adapter mit integrierter Phasenerkennung, um vor dem Einbau eines Kopplers zu prüfen, ob Router und Adapter auf unterschiedlichen Phasen liegen.

» Mehr Informationen

Videos zum Thema Phasenkoppler

In diesem spannenden YouTube-Video werfen die Macher einen Blick auf das Thema Phasenkoppler und klären die Frage, ob sie wirklich eine höhere Bandbreite liefern können oder nicht. Der ElektroM Kanal bietet eine detaillierte Erklärung des Konzepts und zeigt, wie ein Phasenkoppler funktioniert, um das Signal in einem Netzwerk zu verbessern. Tauchen Sie ein in dieses informative Video und erfahren Sie wichtige Fakten über Phasenkoppler und ihre Auswirkungen auf die Bandbreite.
