- Solarkabel verbinden Solarmodule sicher mit Wechselrichter und Unterkonstruktion und müssen dauerhaft UV- und witterungsbeständig sein.
- Unterschiede bestehen bei Leitungsaufbau, Isolation, Temperaturbereich, Stecksystemen und den Anforderungen verschiedener Photovoltaik-Anlagen.
- Für eine zuverlässige Planung lohnt der Blick auf Kabeltyp, Verlegeweg, passende Verbindungstechnik und die Anforderungen an Schutz und Langlebigkeit.
Solarkabel gehören zu den sicherheitsrelevanten Komponenten jeder Photovoltaik-Anlage. Sie transportieren Gleichstrom von den Solarmodulen bis zum Wechselrichter, müssen mechanische Belastungen aushalten und gleichzeitig über viele Jahre witterungsfest bleiben. Unterschiede ergeben sich unter anderem aus dem Leitungsaufbau, der jeweiligen Materialqualität und den eingesetzten Steckverbindern. Diese Merkmale beeinflussen den Montagekomfort und die langfristige Betriebssicherheit.
Damit Sie die passende Lösung für Ihr Projekt finden, informieren wir hier im Ratgeber unseres Solarkabel-Vergleichs über alle relevanten Kriterien, wie sie auch bei verschiedener Solarkabel-Tests thematisiert werden. Wir erläutern, welche Arten von Solarkabeln sich etabliert haben, welche Anforderungen an Querschnitt und Verlegung bestehen und wie sich sichere Steckverbindungen herstellen lassen. Das abschließende FAQ-Kapitel gibt Antworten auf wiederkehrende Praxisfragen.

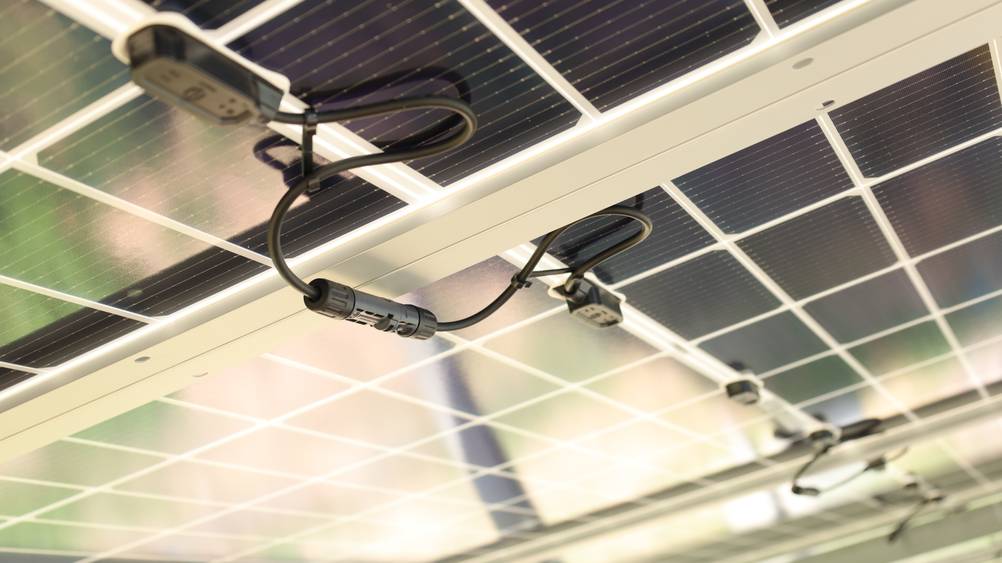

Die einzelnen Module einer Photovoltaik-Anlage sind zu Strings verbunden, deren Gleichstrom über Solarkabel zum Wechselrichter weitergeleitet wird.
1. Welche Arten von Solarkabeln gibt es und wo liegen ihre Unterschiede?

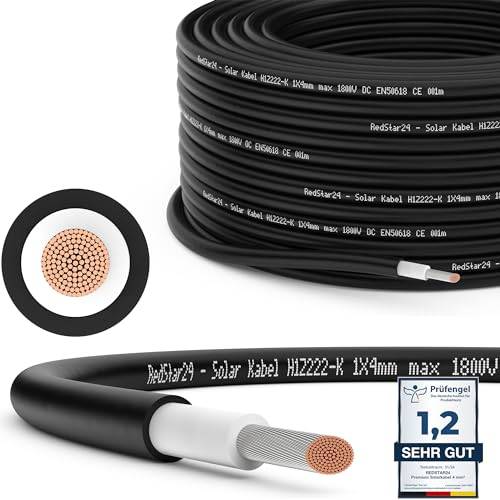

Alle Solarkabel müssen eine hohe UV-Beständigkeit, breite Temperaturbereiche und stabile Isolationen für den langfristigen Einsatz bieten. Das bestätigen auch viele Solarkabel-Tests. Unterschiede ergeben sich mitunter durch den Leitungsaufbau, das Mantelmaterial und die Art der Verbindungstechnik.
| Art | Eigenschaften |
|---|---|
| Einfach isoliertes Kabel |
|
| Doppelt isoliertes Kabel |
|
| Solarkabel mit Stecker |
|
| Y-Kabel Solar |
|
| Solarkabel Verlängerung |
|
Zu den bekannten Herstellern von Solarkabeln zählen unter anderem Stäubli, Lapp, Helukabel, Prysmian, Nexans und Phoenix Contact. Besonders hohen Anforderungen müssen die besten Solarkabel widerstehen, wenn sie für die Erdverlegung zertifiziert sind. Ein guter Hinweis für alle, die keine Kompromisse bei der Qualität machen möchten.
Tipp: Messen Sie Leitungswege immer direkt an der Dachfläche aus. So vermeiden Sie Längenfehler und kalkulieren Bögen, Befestigungspunkte und den Mindestbiegeradius gleich mit ein.

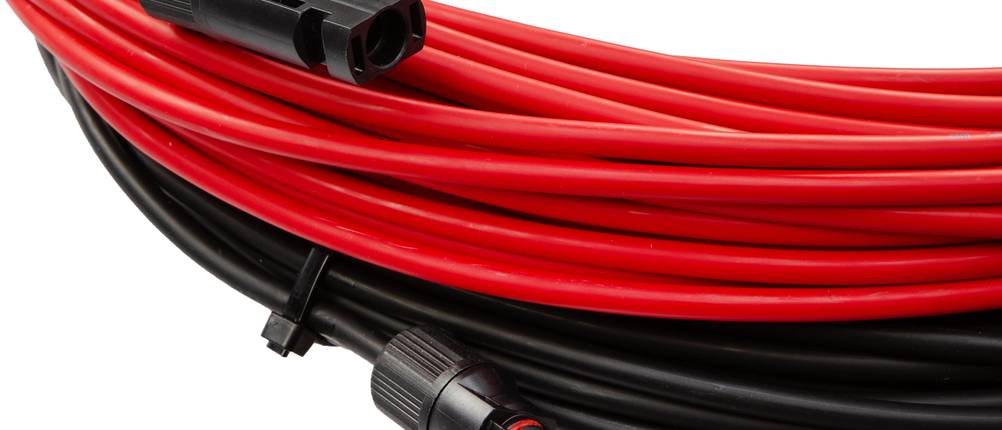

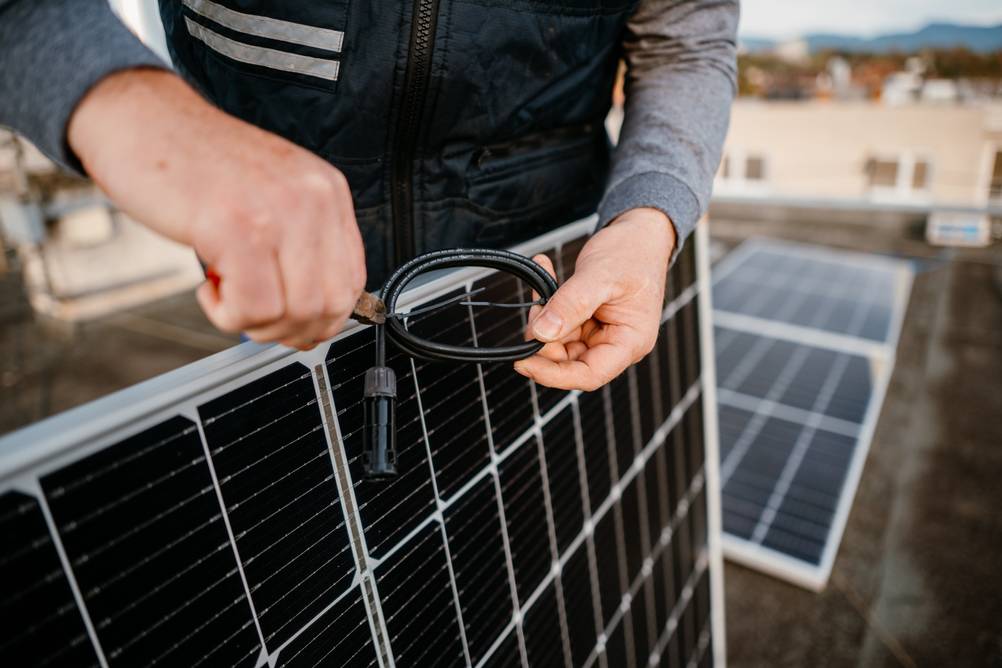

Der richtige Querschnitt des Solarkabels ist wichtig, um Spannungsverluste zu vermeiden.
2. Welchen Querschnitt sollte ein Solarkabel haben?
Der passende Querschnitt hängt von Stromstärke, Leitungslänge und zulässigem Spannungsfall ab. Als Richtwert gilt im Gleichstrombereich oft ein Spannungsfall von höchstens drei Prozent. Größere Querschnitte verringern Verluste, wie auch verschiedene Solarkabel-Tests bestätigen.
Ein Solarkabel mit 4 mm² eignet sich für kurze Strecken mit moderaten Strömen. Für hohe Ströme oder ausgedehnte Dachflächen kommt eher ein Solarkabel mit 10 mm² Querschnitt infrage. Dazwischen liegen Solarkabel mit 6 mm², die häufig einen Kompromiss darstellen.
Hier ein paar Beispiele zum besseren Verständnis: Bei einem Solarkabel, 6 mm², 50 m lang, fällt weniger Spannung ab als bei einem kleinerem Querschnitt mit gleicher Länge. Ein Solarkabel, 6 mm², mit 100 m Länge, weist bei gleicher Belastung bereits einen deutlich höheren Spannungsfall auf. Ein Solarkabel, 4 mm², 100 m lang, führt unter denselben Bedingungen zu deutlich stärkeren Verlusten und ist bei solchen Längen oft nicht empfehlenswert.
| Querschnitt | Einsatzbereich |
|---|---|
| Solarkabel 4 mm² |
|
| Solarkabel 6 mm² |
|
| Solarkabel 10 mm² |
|
Wer eine Anlage plant, dem empfehlen wir, eine Berechnungssoftware zu nutzen und den Spannungsfall projektspezifisch zu prüfen. Hier finden Sie eine Solarkabel-Querschnitt-Tabelle für typische Anwendungsfälle im privaten Bereich:
| Typische Anlage | Orientierende Angaben zu Strom, Länge und Querschnitt |
|---|---|
| Balkonkraftwerk 600-800 W |
|
| Einfamilienhausanlage 5-8 kWp |
|
| Größere Dachanlage 8-15 kWp |
|
| Lange Leitungswege (z. B. Nebengebäude) |
|
*Der Stringstrom ist der Strom, den ein Modulstrang unter typischen Betriebsbedingungen liefert. Er wird wesentlich durch die Modultechnologie und die Einstrahlung bestimmt und bleibt in einem Strang durch alle Module nahezu gleich.
Hinweise zum passenden Querschnitt der Solarkabel sind auch bei den Anleitungen der Anbieter von Solarmodulen u. Ä. zu finden. Es gibt zudem sehr viel detaillierte und weitergehende Solarkabel-Querschnitt-Tabellen, z. B. VDE u. Ä., allerdings hinter der Paywall.

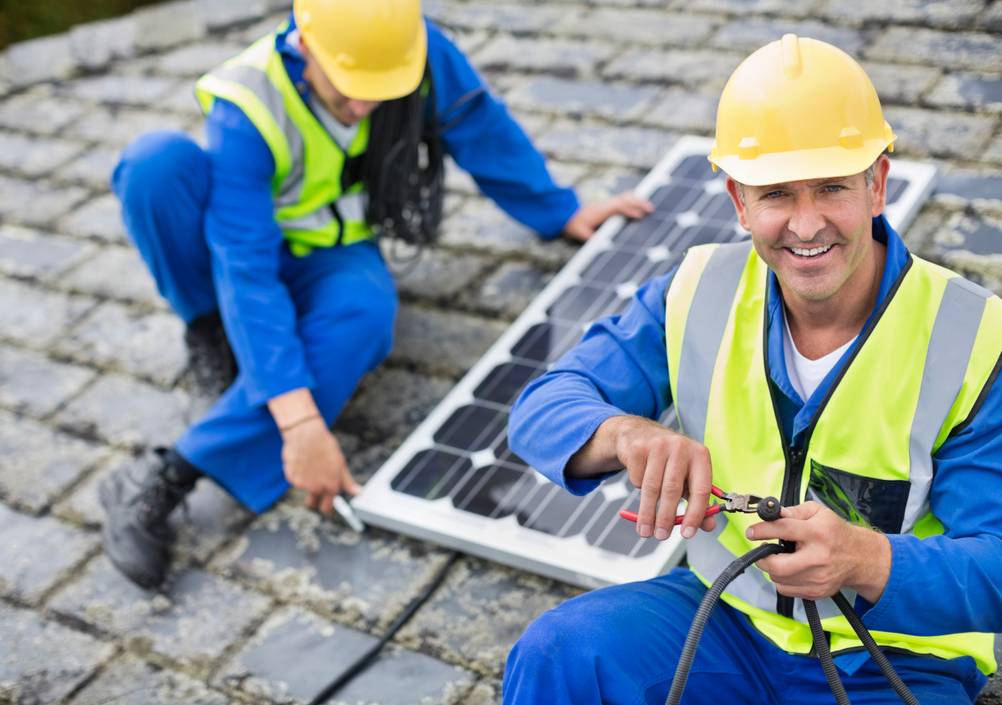

Eine sachgerechte Verkabelung mit Solarkabeln ist über sehr lange Zeit störungsfrei betreibbar. Regelmäßige Sichtkontrollen sind dennoch erforderlich.
3. Wie verlegt man Solarkabel sicher und normgerecht in einer Photovoltaik-Anlage?
Beim Verlegen eines Solarkabels zählt eine sichere Führung der Leitungen vom Dach zum Wechselrichter (Photovoltaik). Solarkabel verlegen Sie so, dass keine Scheuerstellen entstehen und alle Bögen ausreichend groß bleiben. Eine geschützte und gut fixierte Leitungsführung erhöht die Lebensdauer. Hier das schrittweise Vorgehen:
- Leitungswege planen: Kabelverlauf festlegen und mögliche Hindernisse prüfen.
- Untergrund schützen: Kontakt zu scharfen Kanten konsequent vermeiden.
- UV-Belastung reduzieren: Leitungen nach Möglichkeit im Schatten führen.
- Bögen einhalten: Mindestradius beim Biegen beachten, um Mantelschäden zu verhindern.
- Fixierung sichern: Kabelhalter und Klemmen passend zum Dachsystem einsetzen.
Tipp: Ein Solarkabel mit 10 m Länge eignet sich gut für kurze Strecken zwischen Modulfläche und Wanddurchführung und lässt sich meist ohne zusätzliche Übergänge verlegen.
Für Ergänzungen oder Anpassungen lassen sich Leitungen gezielt verlängern. Solarkabel-Verlängerungen führen Sie mit geprüften Kupplungen oder steckfertigen Komponenten aus. Eine Solarkabel-Verlängerung schafft Abstand zu bestehenden Leitungswegen, ohne die ursprüngliche Verlegung zu verändern. Hier die wichtigsten Hinweise dazu:
- Steckverbindungen prüfen: Kontakte sauber halten und korrekt verrasten.
- Übergänge sichern: Jede Verbindung zuverlässig entlasten.
- Leitungsführung anpassen: Verlängerungen so setzen, dass keine Stolperstellen entstehen.
- Dichtigkeit gewährleisten: Für Außenbereiche nur witterungsfeste Bauteile nutzen.
Tipp: Prüfen Sie vor der Inbetriebnahme jede Verbindung erneut. Steckkontakte müssen sauber verrasten, und alle Zugentlastungen sollten fest sitzen, damit keine Spannungs- oder Übergangsschäden entstehen.

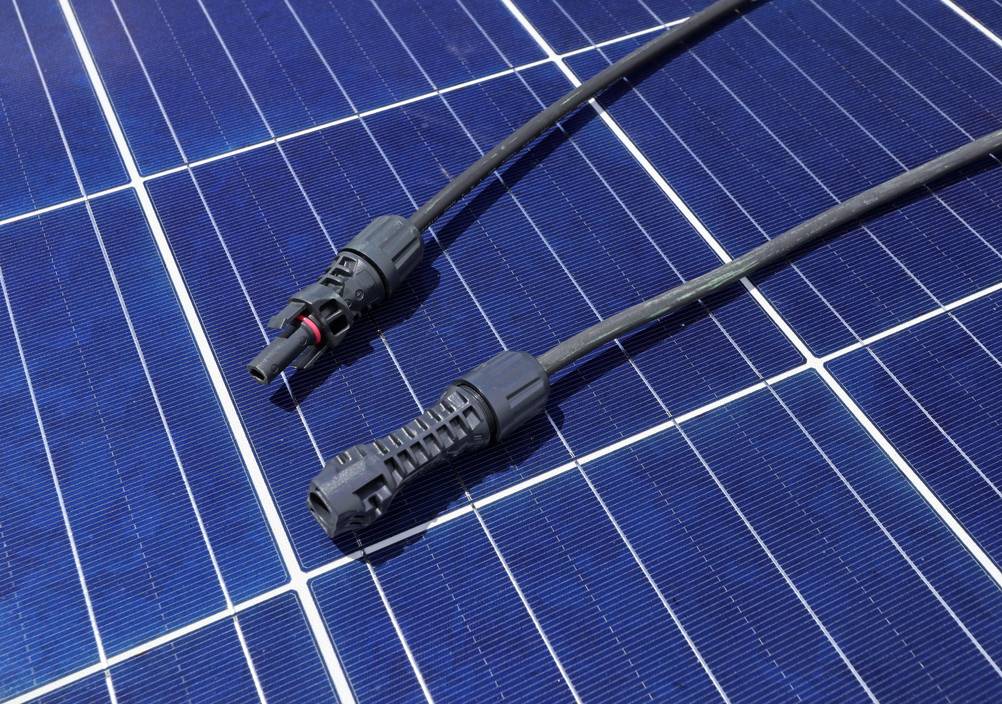

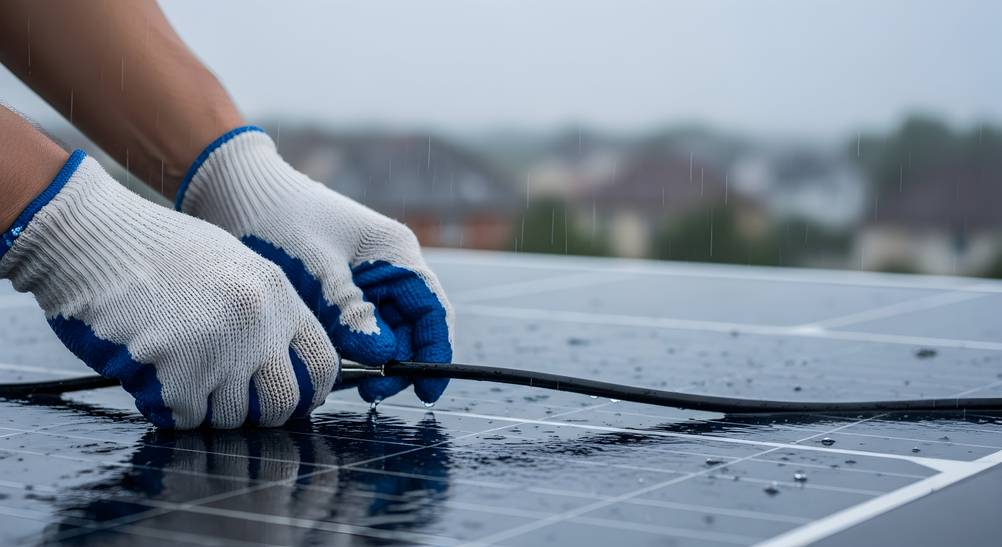

Solarmodule kommen üblicherweise mit kurzen Kabelstücken und Steckern vor, die eine Installation mit anderen Modulen und mit dem Solarkabel erleichtern.
4. Welche Stecker und Verbindungslösungen sind für Solarkabel üblich?
Stecksysteme sichern eine dichte und belastbare Verbindung im Gleichstromkreis. Vorgefertigte Solarkabel mit Stecker erleichtern die Montage und reduzieren Fehlerquellen. Weit verbreitet sind genormte Systeme, die hohe Ströme und wechselnde Temperaturen zuverlässig abbilden.

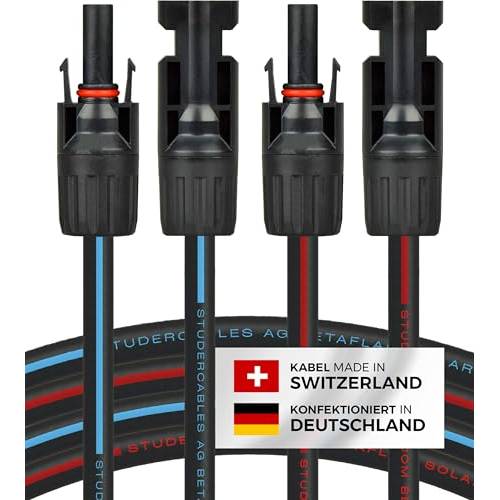

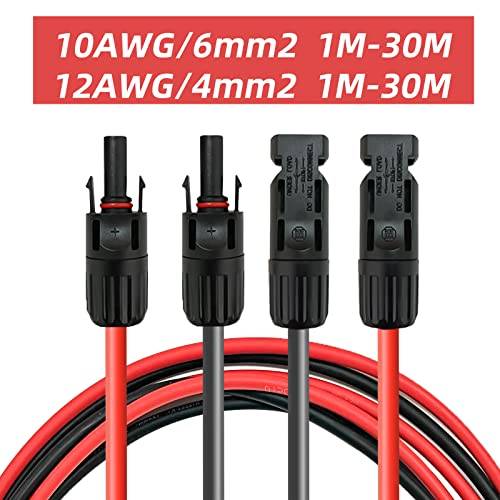

- MC4-System nutzen: Ein MC4-Solarkabel bietet eine dichte und eindeutige Verbindung.
- Stecker korrekt montieren: Solarkabel-Stecker montieren Sie nach den jeweiligen Herstellerangaben mit passenden Werkzeugen.
- Crimpen sicher ausführen: Solarkabel crimpen Sie mit geprüften Crimpzangen, um einen festen Leiterkontakt zu erreichen.
- Y-Abzweige einsetzen: Ein Y-Kabel Solar verbindet zwei Modulstränge zu einem gemeinsamen Stecker.
- Kontaktstellen prüfen: Jede Verbindung muss fest sitzen und vor Feuchte geschützt sein.
Vorgefertigte Solarkabel mit Systemsteckern erleichtern die Verkabelung deutlich. Für unkonfektionierte Kabel ist deutlich mehr Fachwissen erforderlich.
5. FAQ – Häufige Fragen zu Solarkabeln
Die folgenden Fragen greifen typische Praxisprobleme bei Planung und Montage auf, wie wir sie auch rundum Solarkabel-Tests lesen können. Die Antworten ersetzen keine Normlektüre, bieten aber eine erste Orientierung für private Anlagenbetreiber.

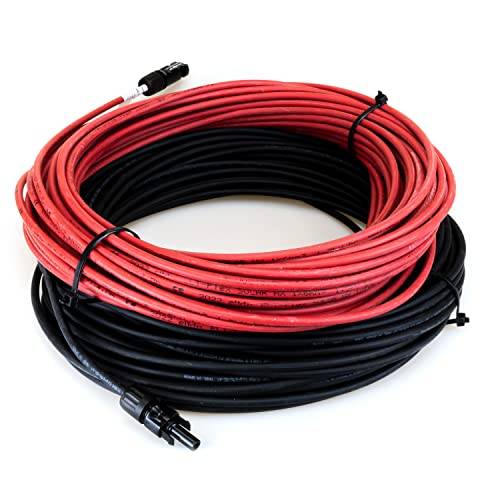

5.1. Warum gibt es rote und schwarze Solarkabel?
Rote und schwarze Leitungen erleichtern die Kennzeichnung von Plus- und Minuspol im Gleichstromkreis. Schwarze Solarkabel bieten zudem durch ihren eingefärbten Mantel häufig eine gute UV-Beständigkeit und werden daher im Außenbereich besonders häufig eingesetzt.
» Mehr Informationen5.2. Dürfen Solarkabel frei auf dem Dach aufliegen?
Nein, Solarkabel sollten nicht lose und ungeschützt auf der Dachfläche aufliegen, weil Reibung und Hitze die Isolation schädigen können. Verschiedene Solarkabel-Tests betonen die Notwendigkeit einer sicheren Befestigung mit passenden Haltern und einer klaren Trennung von scharfkantigen Bauteilen (z. B. Halterungen, Dachrinnen u. s. w.).
» Mehr Informationen5.3. Welche Mindestanforderungen gelten für Solarkabel im Außenbereich?
Alle Leitungen im Außenbereich benötigen UV-beständige Mantelmaterialien, geeignete Temperaturbereiche und eine hohe Beständigkeit gegen Feuchte. Solarkabel für Photovoltaik-Anlagen sind dafür speziell konstruiert und verfügen in der Regel über eine verstärkte Isolation für einen langfristigen Einsatz. In puncto Sicherheit lohnen sich vorgefertigte Solarkabel, bei denen das Montieren der Solarkabel-Stecker entfällt.
